Questões de Engenharia de Telecomunicações da Fundação CESGRANRIO (CESGRANRIO)

Com relação à modulação PCM (Pulse Code Modulation) utilizada em centrais telefônicas digitais, considere as seguintes operações:

I - Amostragem;

II - Quantificação;

III - Codificação;

É correto afirmar que o sinal de voz, na entrada do canal, passa pela seguinte seqüência de operações:

• A. I, II e III
• B. I, III e II
• C. II, I e III
• D. II, III e I
• E. III, II e I

Considere os sistemas de transmissão baseados nos esquemas de modulação M-FSK e M-ASK. Sobre eles é correto afirmar que:

• A.

  o M-FSK tem maior eficiência espectral do que o M-ASK.

• B.

  o M-FSK tem maior imunidade ao efeito do ruído aditivo do que o M-ASK.

• C.

  a largura de faixa do sinal modulado M-FSK independe de M.

• D.

  os equipamentos de modulação e demodulação do M-FSK, em geral, são mais simples do que os comumente empregados no M-ASK

• E.

  para um mesmo alcance e valor de M, o M-FSK requer maior potência de transmissão do que o M-ASK, para obter o mesmo desempenho em termos de taxa de erro de bit.

Devido ao aumento na demanda de transmissão de dados, um enlace de comunicação digital, que usa a técnica de modulação 16-PSK e opera com a taxa de 32 kbps, deve passar a oferecer uma taxa de 48 kbps sem, no entanto, aumentar os requisitos de largura de banda. A técnica de modulação que atende a esses novos requisitos é:

• A. 64-FSK
• B. 16-ASK
• C. BPSK
• D. 64-PSK
• E. 32-QAM

Um sistema de transmissão digital é composto basicamente de fonte digital binária, codificador de fonte com taxa de compressão 20:1 e modulação 32 QAM. Admitindo-se que a fonte gera dígitos binários na taxa de 10 Mbits/s, a taxa na saída do modulador, expressa em kbaud, é:

• A.

  50

• B.

  100

• C.

  200

• D.

  250

• E.

  300

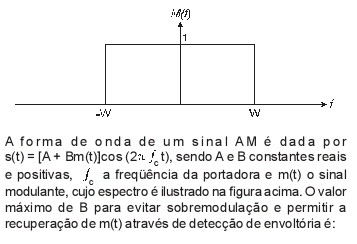

• A.

  A

• B.

  W

• C.

  2W

• D.

  A/W

• E.

  A/2W

Em um dado sistema de comunicações, o canal disponível permite a transmissão de símbolos com uma taxa de 50 kbauds. Dentre as opções abaixo, o modulador a ser escolhido para que a taxa de transmissão binária seja de 200 kbits/s é:

• A.

  QAM-16

• B.

  QAM-64

• C.

  PSK-4

• D.

  PSK-8

• E.

  ASK-4

Um sinal analógico, cuja largura de banda é igual a B Hz, é amostrado na freqüência de Nyquist, quantizado usando L=2^k níveis, codificado com o PCM (Pulse Code Modulation) e modulado empregando o esquema QAM. Assumindo-se que a taxa, em baud, do sinal modulado é numericamente igual à largura de banda B, a quantidade de pontos da constelação que corresponde ao tamanho do alfabeto do esquema de modulação é:

• A.

  L

• B.

  L²

• C.

  L³

• D.

  L⁴

• E.

  L4

Um sistema de transmissão digital é composto basicamente de fonte digital binária, codificador de fonte com taxa de compressão 20:1 e modulação 32 QAM. Admitindo-se que a fonte gera dígitos binários na taxa de 10 Mbits/s, a taxa na saída do modulador, expressa em kbaud, é:

• A.

  50

• B.

  100

• C.

  200

• D.

  250

• E.

  300

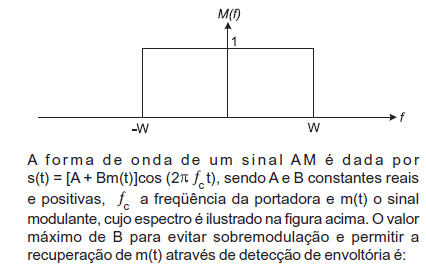

• A.

  A

• B.

  W

• C.

  2W

• D.

  A/W

• E.

  A/2W

Em um dado sistema de comunicações, o canal disponível permite a transmissão de símbolos com uma taxa de 50 kbauds. Dentre as opções abaixo, o modulador a ser escolhido para que a taxa de transmissão binária seja de 200 kbits/s é

• A.

  QAM-16

• B.

  QAM-64

• C.

  PSK-4

• D.

  PSK-8

• E.

  ASK-4
