Questões de Engenharia de Telecomunicações da Fundação CESGRANRIO (CESGRANRIO)

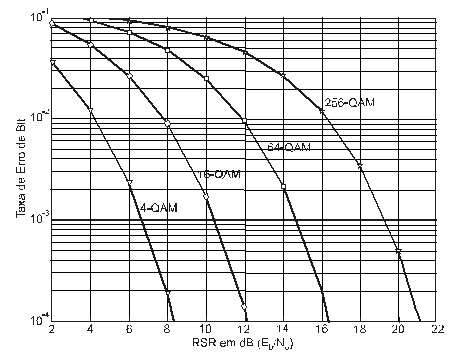

O gráfico abaixo representa um serviço de transmissão de dados oferecido pela Operadora X, com as seguintes características: taxa de transmissão igual a 48 kbits/s, taxa de erro de bits igual a 0,001 e modulação 16-QAM. Devido ao aumento de demanda, ela resolveu aumentar a taxa de transmissão para 72 kbits/s.

Considerando que essa mudança deve ser implementada sem aumentar a taxa de erro de bits e nem a largura de banda do canal de transmissão, qual a modulação a ser adotada e quanto deve ser, aproximadamente, aumentada a RSR (Relação Sinal-Ruído) na entrada do decisor?

• A.

  16-QAM e 4 dB

• B.

  64-QAM e 5 dB

• C.

  256-QAM e 12 dB

• D.

  256-QAM e 8 dB

• E.

  256-QAM e 4 dB

Um sinal analógico, cuja largura de banda é igual a B Hz, é amostrado na freqüência de Nyquist, quantizado usando L=2^k níveis, codificado com o PCM (Pulse Code Modulation) e modulado empregando o esquema QAM. Assumindo-se que a taxa, em baud, do sinal modulado é numericamente igual à largura de banda B, a quantidade de pontos da constelação que corresponde ao tamanho do alfabeto do esquema de modulação é:

• A.

  L

• B.

  L²

• C.

  L³

• D.

  L⁴

• E.

  2L

Em canais modelados pelo efeito de ruído aditivo gaussiano com densidade espectral de potência plana, os receptores de mínima probabilidade de erro de sistemas de comunicações, que transmitem símbolos eqüiprováveis, possuem limiares de decisão eqüidistantes dos símbolos transmitidos. Quando os símbolos transmitidos possuem probabilidades diferentes, é correto afirmar que os limiares de decisão desses receptores:

• A.

  permanecem inalterados, pois eles dependem apenas da modelagem estatística assumida pelo ruído aditivo.

• B.

  permanecem inalterados, pois eles dependem apenas da energia média dos símbolos transmitidos.

• C.

  permanecem inalterados, pois o cálculo desses limiares depende apenas da separação entre os símbolos transmitidos.

• D.

  aproximam-se dos símbolos mais prováveis, reduzindo as regiões de decisão associadas a esses símbolos.

• E.

  afastam-se dos símbolos mais prováveis, ampliando as regiões de decisão associadas a esses símbolos.

Switches, hubs, pontes e roteadores são exemplos de dispositivos usados para interconexão de redes de computadores. Sobre estes dispositivos, pode-se afirmar que:

• A.

  os hosts ligados às portas de um mesmo hub estão em domínios de colisão diferentes.

• B.

  os hosts ligados às portas de um mesmo switch estão no mesmo domínio de colisão.

• C.

  a porta de um roteador ligada a uma rede local Ethernet deve obrigatoriamente ter implementado o protocolo CSMA/CD.

• D.

  cada interface de uma ponte possui um endereço IP próprio.

• E.

  um hub deve ser previamente configurado pelo administrador da rede, antes de ser colocado em operação.

A potência de um sinal que se propaga no espaço livre diminui com o quadrado da distância entre o emissor e o receptor. No entanto, em um sistema de telefonia celular móvel, o nível do sinal transmitido captado pela antena do receptor pode variar sensivelmente, mesmo quando ocorrem pequenas variações da distância entre o transmissor e o receptor. Esse fenômeno, que não pode ser justificado pela atenuação de espaço livre, é tipicamente provocado pelo:

• A.

  desvanecimento por percursos múltiplos.

• B.

  sombreamento.

• C.

  efeito do ruído impulsivo.

• D.

  efeito da interferência co-canal.

• E.

  aumento da potência do ruído.

A potência de um sinal que se propaga no espaço livre diminui com o quadrado da distância entre o emissor e o receptor. No entanto, em um sistema de telefonia celular móvel, o nível do sinal transmitido captado pela antena do receptor pode variar sensivelmente, mesmo quando ocorrem pequenas variações da distância entre o transmissor e o receptor. Esse fenômeno, que não pode ser justificado pela atenuação de espaço livre, é tipicamente provocado pelo:

• A.

  desvanecimento por percursos múltiplos.

• B.

  sombreamento.

• C.

  efeito do ruído impulsivo.

• D.

  efeito da interferência co-canal.

• E.

  aumento da potência do ruído.

Uma operadora de TV a cabo utiliza um barramento ótico para distribuir o sinal aos seus assinantes, sendo que cada receptor ligado ao barramento necessita de uma potência mínima de 100 nW para operar satisfatoriamente. Sabe-se que a potência entregue ao barramento é de 2 mW, que a potência derivada do barramento para cada nó é 20% da potência total e que a perda em cada acoplamento é de 3 dB. O número máximo de assinantes que podem ser atendidos por esta operadora é: (Considere log10(2) = 0,3)

• A.

  2

• B.

  4

• C.

  7

• D.

  10

• E.

  20

Antenas de transmissão e recepção, com ganhos de 20 dBi e 10 dBi, respectivamente, operam com uma freqüência de 1 GHz e distam 1 km uma da outra. A atenuação do sinal é devida somente à perda de propagação no espaço livre. Quando a potência na entrada da antena de transmissão for de 100 W, a máxima potência entregue à carga da antena de recepção, em mW, será:

• A.



• B.



• C.



• D.



• E.



Antenas de transmissão e recepção, com ganhos de 20 dBi e 10 dBi, respectivamente, operam com uma freqüência de 1 GHz e distam 1 km uma da outra. A atenuação do sinal é devida somente à perda de propagação no espaço livre. Quando a potência na entrada da antena de transmissão for de 100 W, a máxima potência entregue à carga da antena de recepção, em mW, será:

• A.



• B.



• C.



• D.



• E.



Um satélite geoestacionário apresenta a cobertura visualizada na figura acima. A área escurecida representa a EIRP máxima emitida pelo satélite, enquanto as áreas entre as curvas de nível representam degraus decrescentes da EIRP. Uma estação terrena está localizada no ponto marcado com um X. A antena desta estação está apontada perfeitamente para o satélite e apresenta um ângulo de elevação de 90^o.

Nestas condições, a potência entregue pela antena receptora ao receptor será, em dBW, igual a:

• A.

  −109,6

• B.

  −123,6

• C.

  −124,9

• D.

  −133,6

• E.

  −147,6
