Questões de Engenharia de Telecomunicações da Fundação CESGRANRIO (CESGRANRIO)

Há um aparelho, usado na comutação telefônica, que opera com teclas eletromecânicas, demanda muitos fios em sua instalação, está caindo em desuso atualmente e, entre todos, é o que tem menor capacidade. Ele é conhecido pela sigla

• A. KS
• B. PABX
• C. PAX
• D. CPCT
• E. PBX

O protocolo HDLC pode ser considerado, no modelo OSI, como pertencente ao nível de:

• A. aplicação.
• B. rede.
• C. sessão.
• D. físico
• E. enlace.

Em redes padrão Ethernet 10Base-T, as conexões físicas com cabos de pares trançados são feitas com o uso de conectores do tipo:

• A. BNC
• B. DB-15
• C. DB-25
• D. RJ-10
• E. RJ-45

O par trançado UTP é o cabo mais usado, atualmente, em redes locais. Sobre o UTP, em sua utilização em sistemas de cabeamento estruturado, NÃO se pode afirmar que:

• A.

  possui uma malha metálica que forma uma blindagem contra interferências externas

• B.

  possui geralmente 4 pares metálicos trançados com passos de torção diferentes, para minimizar a diafonia

• C.

  pode ser usado para telefonia convencional (analógica).

• D. pode ser classificado em categorias do tipo 4 e 5.
• E.

  necessita de ferramentas especiais para conectar o UTP aos respectivos conectores.

A figura acima mostra a representação esquemática dos elementos principais de um sistema de cabeamento estruturado, segundo a norma NBR 14565 - Procedimento Básico para Elaboração de Projetos de Cabeamento, da ABNT (Associação Brasileira de Normas Técnicas), emitida no ano de 2000.

A relação abaixo lista os diversos nomes possíveis dos elementos do sistema de cabeamento definidos na norma NBR 14565:

 I - Armário de telecomunicações

 II - Sala de entrada de telecomunicações

III - Sala de equipamento

IV - Área de Trabalho

V - Rede primária

VI - Rede secundária

A seqüência que relaciona corretamente os elementos da figura com seus respectivos nomes é:

• A. 1-IV, 2-V, 3-I , 4-VI, 5-III, 6-II
• B. 1-III, 2-V , 3-I , 4-VI, 5-IV, 6-II
• C. 1-IV, 2-VI , 3-III , 4-V ,5-I, 6-II
• D. 1-IV, 2-VI , 3-I , 4-V, 5-III, 6-II
• E. 1-II, 2-IV , 3-III, 4-V ,5-I, 6-VI

As topologias de redes de comunicações de dados relacionam- se à forma como os enlaces físicos e os nós de comutação estão organizados e ligados. Assim, uma rede apresenta topologia em estrela, anel ou barramento. Uma outra classificação usada para as topologias refere-se à quantidade de nós que cada enlace interliga. Portanto, há enlaces ponto-a-ponto e enlaces multiponto. Desta forma, uma rede local ANSI/IEEE 802.5 (Token Ring) é uma rede em:

• A. estrela com enlaces multiponto
• B. barramento com enlaces multiponto
• C. barramento com enlaces ponto a ponto.
• D. anel com enlaces multiponto
• E. anel com enlaces ponto a ponto

O padrão ANSI/IEEE 802.3, mais conhecido como padrão Ethernet para redes locais, considera, para interligar os componentes da rede, a topologia do tipo:

• A. barra.
• B. anel.
• C. malha.
• D. parcialmente ligada
• E. totalmente ligada.

O modelo de referência ISO/OSI define sete níveis de protocolos: físico, enlace, rede, transporte, sessão, apresentação e aplicação. Alguns destes níveis estarão presentes tanto nos hosts como nos nós de comutação da sub-rede de comunicações. Outros somente estarão presentes nos hosts. Assinale a opção que contém níveis que somente estão presentes nos hosts

• A. Aplicação e transporte
• B. Aplicação e enlace
• C. Enlace e rede.
• D. Rede e transporte.
• E. Transporte e físico.

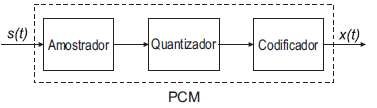

freqüência em seu espectro é de 4 kHz, excursiona entre –V e +V volts. Considerando que essa forma de onda é fornecida a um PCM, cujo diagrama de blocos é mostrado na figura acima, qual é a menor taxa, expressa em termos de kbps, do sinal x(t) para que o erro de quantização não exceda 5% do maior valor de amplitude de s(t)?

• A. 9,6
• B. 24
• C. 32
• D. 40
• E. 64

A modulação do sinal para a transmissão de dados binários é uma importante etapa do processo de transmissão de dados. Com relação a este tópico, considere as afirmações a seguir:

 I - As modulações ASK (Amplitude Shift Keying), PSK (Phase Shift Keying) e FSK (Frequency Shift Keying) são exemplos de modulações digitais em banda básica.

 II – Os padrões de modem utilizados para acesso à internet por linha discada utilizam, tipicamente, modulação passa-faixa.

III – A modulação QAM (Quadrature Amplitude Modulation) altera somente a amplitude da portadora em função dos bits a serem transmitidos.

As afirmações corretas são:

• A. I, apenas
• B. II, apenas
• C. I e II, apenas.
• D. II e III, apenas
• E. I, II e III
