Questões de Engenharia Elétrica do ano 2006

Julgue os itens seguintes acerca de máquinas síncronas, considerando que essas máquinas estejam conectadas a um sistema interligado em corrente alternada.

Em um sistema elétrico de potência, máquinas que operem de forma síncrona devem, na prática, ser submetidas a uma mesma rotação mecânica, a fim de produzirem a freqüência elétrica síncrona do sistema.

• C. Certo
• E. Errado

Julgue os itens seguintes acerca de máquinas síncronas, considerando que essas máquinas estejam conectadas a um sistema interligado em corrente alternada.

Um motor síncrono conectado a um barramento pode ser utilizado com a finalidade de gerar ou absorver potência reativa nesse barramento.

• C. Certo
• E. Errado

Julgue os itens seguintes acerca de máquinas síncronas, considerando que essas máquinas estejam conectadas a um sistema interligado em corrente alternada.

Se uma máquina síncrona estiver absorvendo potência reativa, ela estará funcionando subexcitada.

• C. Certo
• E. Errado

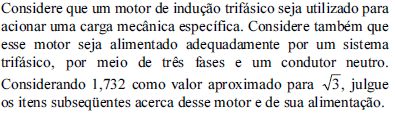

Se o motor for de categoria D, então ele deve funcionar com escorregamento nulo e a plena carga.

• C. Certo
• E. Errado

Considere-se que a rede elétrica que alimenta o motor seja equilibrada. Nesse caso, se a tensão de alimentação entre uma fase e o condutor neutro for igual a 220 V, então o valor da tensão de linha da rede será aproximadamente igual a 380 V.

• C. Certo
• E. Errado

Caso o motor apresente conjugado de carga constante, então o conjugado elétrico do motor será inferior ao da carga pelo menos até 1 s após a partida. Decorrido esse intervalo de tempo, o conjugado elétrico cresce acentuadamente, fazendo que o motor parta e ganhe velocidade.

• C. Certo
• E. Errado

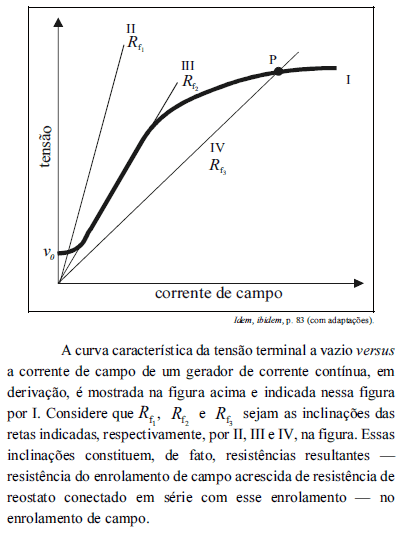

Considerando essas informações, julgue os itens a seguir, a respeito das características desse gerador de corrente contínua.

A grandeza R_f2 corresponde à resistência crítica de campo.

• C. Certo
• E. Errado

Considerando essas informações, julgue os itens a seguir, a respeito das características desse gerador de corrente contínua.

Se a corrente no circuito de campo for ajustada de modo que a resistência de campo seja igual a R_{f 1} , então o gerador não desenvolverá tensão com valor adequado para alimentar uma carga com valor nominal.

• C. Certo
• E. Errado

Considerando essas informações, julgue os itens a seguir, a respeito das características desse gerador de corrente contínua.

Se o circuito de campo for ajustado para ter resistência igual a R _{f 3} , então a tensão nos terminais do gerador, ao operar com carga nominal, será exatamente igual à tensão na figura correspondente ao ponto P indicado.

• C. Certo
• E. Errado

Consumidores de um sistema trifásico conectados ao final de um alimentador em baixa tensão da concessionária de energia reclamaram que os aparelhos eletrodomésticos em suas residências, em determinadas tomadas, estavam queimando com mais freqüência que quando alimentados por outras tomadas, na mesma residência. A concessionária verificou as reclamações dos consumidores e, de fato, constatou haver problema no alimentador, cujas causas deviam-se a desequilíbrios de tensão. A concessionária decidiu tomar as providencias necessárias no sentido de sanar o problema.

A respeito dessa situação hipotética, julgue os itens a seguir.

Conforme o nível de desequilíbrio de tensão, pode haver aquecimento acima do normal em motores de indução que são alimentados por meio do alimentador.

• C. Certo
• E. Errado
