Questões de Engenharia Elétrica do ano 2007

As lagoas de estabilização são sistemas de tratamento biológico em que a estabilização da matéria orgânica é realizada pela oxidação bacteriológica e/ou redução fotossintética das algas. De acordo com a forma predominante pela qual se dá a estabilização da matéria orgânica a ser tratada pelas lagoas elas podem ser classificadas em anaeróbias, facultativas, estritamente aeróbias, de maturação e de polimento. A Lagoa ______________ tem como objetivo principal o refinamento de outro processo biológico, em particular de um reator anaeróbio de fluxo ascendente, objetivando uma remoção adicional de DBO, nutrientes e organismos patogênicos.

• A.

  anaeróbia

• B.

  facultativas

• C.

  estritamente aeróbia

• D.

  de maturação

• E.

  de polimento

Um amplificador de áudio monofônico com impedância de saída de 8 será utilizado para sonorizar um ambiente. Para garantir o casamento de impedâncias entre o amplificador e a carga de alto-falantes, estes devem estar ligados com a configuração indicada em

• A.

  seis alto-falantes de 8  em série.

• B.

  quatro alto-falantes de 8  em paralelo.

• C.

  quatro alto-falantes de  4  em série.

• D.

  dois alto-falantes de  4  em série.

• E.

  dois alto-falantes de  4  em paralelo.

Considere a tabela abaixo contendo os grupos de cores primárias (Grupo 01) e secundária (Grupo 02) usada para a codificação e identificação dos pares de cabos telefônicos.

Grupo 01 - Cores primárias/ Grupo 02 - Cores Secundárias

 Número do par / Cor / Unidade do par / Cor

01 a 05  - branco - 1 e 6 - azul

-06 a 10 - vermelho - 2 e 7 - laranja -

11 a 15 - preto - 3 e 8 - verde

 16 a 20 - amarelo - 4 e 9 - marrom

21 a 25 - roxo - 5 e 0 - cinza

No cabo telefônico interno do tipo CI 40-25, as cores dos pares de números 13 e 22 são, respectivamente,

• A.

  preto-verde e vermelho-azul.

• B.

  preto-verde e roxo-laranja.

• C.

  branco-cinza e roxo-laranja.

• D.

  vermelho-verde e preto-laranja.

• E.

  branco-marrom e amarelo-verde.

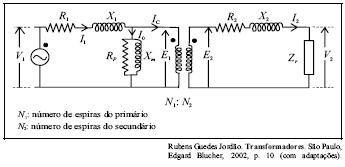

A figura acima ilustra o circuito equivalente de um transformador cujo núcleo é de material ferromagnético. Considerando-se na figura que os índices 1 e 2 representem, respectivamente, os lados primário e secundário do transformador, julgue os itens a seguir.

As perdas no núcleo do transformador, representadas pela potência dissipada na resistência R_p , correspondem às perdas por histerese e por corrente parasita.

• C. Certo
• E. Errado

A figura acima ilustra o circuito equivalente de um transformador cujo núcleo é de material ferromagnético. Considerando-se na figura que os índices 1 e 2 representem, respectivamente, os lados primário e secundário do transformador, julgue os itens a seguir.

As impedâncias R₂ + jX₂ e Z_r , quando referidas ao primário, devem ser multiplicadas pela relação de transformação

• C. Certo
• E. Errado

A figura acima ilustra o circuito equivalente de um transformador cujo núcleo é de material ferromagnético. Considerando-se na figura que os índices 1 e 2 representem, respectivamente, os lados primário e secundário do transformador, julgue os itens a seguir.

Se a impedância Z_r for desconectada do circuito, ficando o lado secundário em aberto, mantido o mesmo valor eficaz V₁ da fonte senoidal de tensão, a corrente I₁ que circula no enrolamento primário será igual à corrente I₀ .

• C. Certo
• E. Errado

Julgue os itens subseqüentes a respeito de máquinas elétricas rotativas.

A freqüência da tensão gerada em um gerador síncrono depende diretamente da velocidade de rotação e do número de pólos.

• C. Certo
• E. Errado

Julgue os itens subseqüentes a respeito de máquinas elétricas rotativas.

Para que ocorra o processo de escorvamento da tensão em um gerador de corrente contínua do tipo campo-shunt, é necessário que haja magnetismo residual no entreferro da máquina.

• C. Certo
• E. Errado

Julgue os itens subseqüentes a respeito de máquinas elétricas rotativas.

As bobinas do enrolamento de armadura, localizadas no estator da máquina de corrente contínua, são eletricamente conectadas aos segmentos do comutador.

• C. Certo
• E. Errado

Julgue os itens subseqüentes a respeito de máquinas elétricas rotativas.

Considere que, em um motor de corrente contínua com excitação independente, a corrente de campo seja reduzida. Nesse caso, a velocidade desse motor também será reduzida.

• C. Certo
• E. Errado
