Questões de Engenharia Elétrica do ano 2007

Julgue os itens subseqüentes a respeito de máquinas elétricas rotativas.

É possível dar a partida em um motor síncrono com o seu enrolamento de campo energizado.

• C. Certo
• E. Errado

Julgue os itens subseqüentes a respeito de máquinas elétricas rotativas.

No motor de indução, os enrolamentos de campo e de armadura são alimentados, respectivamente, em tensão contínua e em tensão alternada.

• C. Certo
• E. Errado

Julgue os próximos itens, relativos a circuitos trifásicos.

O método dos dois wattímetros pode ser utilizado para medir a potência ativa trifásica consumida por uma carga trifásica. Entretanto, a utilização desse método de medição requer necessariamente que a carga seja equilibrada.

• C. Certo
• E. Errado

Julgue os próximos itens, relativos a circuitos trifásicos.

Considere que uma fonte trifásica equilibrada e simétrica, ligada em estrela, alimente uma carga trifásica equilibrada conectada em delta, cuja impedância por fase seja igual a 12 . Nessa situação, se o módulo das tensões de fase da fonte trifásica for 220 V, o módulo das correntes que fluem em cada fase da carga será maior que 25 A.

• C. Certo
• E. Errado

Julgue os próximos itens, relativos a circuitos trifásicos.

Considere que uma carga trifásica equilibrada, submetida a uma mesma tensão de linha, possa ser conectada tanto em delta quanto em estrela. Nessa situação, a potência ativa trifásica consumida pela carga quando ligada em delta será menor que a potência consumida quando a carga for ligada em estrela.

• C. Certo
• E. Errado

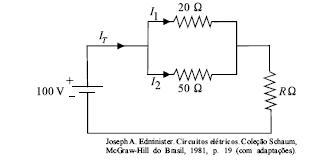

A figura acima mostra um circuito resistivo alimentado por tensão contínua. Considerando que a queda de tensão sobre o resistor de resistência R seja igual a 25 V, julgue os próximos itens.

O valor da resistência R é superior a 2 .

• C. Certo
• E. Errado

A figura acima mostra um circuito resistivo alimentado por tensão contínua. Considerando que a queda de tensão sobre o resistor de resistência R seja igual a 25 V, julgue os próximos itens.

O valor da corrente I 1 é igual a

• C. Certo
• E. Errado

A figura acima mostra um circuito resistivo alimentado por tensão contínua. Considerando que a queda de tensão sobre o resistor de resistência R seja igual a 25 V, julgue os próximos itens.

A resistência equivalente dos dois resistores de resistências 20 e 50 é igual a

• C. Certo
• E. Errado

Acerca do circuito RLC série esquematizado na figura acima, julgue os itens a seguir.

Acerca do circuito RLC série esquematizado na figura acima, julgue os itens a seguir.

• C. Certo
• E. Errado

Acerca do circuito RLC série esquematizado na figura acima, julgue os itens a seguir.

Na situação mostrada na figura, caso uma fonte de tensão senoidal com valor de pico igual a E m volts seja aplicada aos terminais do circuito, então o valor eficaz dessa fonte será igual a volts.

• C. Certo
• E. Errado
