Questões de Engenharia Elétrica do ano 2007

Julgue os itens que se seguem, relativos a dispositivos de comando, controle e proteção utilizados em instalações elétricas de baixa tensão.

Uma chave-mestra (master switch) ligada apropriadamente ao circuito pode ser utilizada para comandar várias lâmpadas localizadas em diferentes partes da instalação.

• C. Certo
• E. Errado

Julgue os itens que se seguem, relativos a dispositivos de comando, controle e proteção utilizados em instalações elétricas de baixa tensão.

Dispositivos de comando, entre outros, compreendem os interruptores, as chaves-de-faca e os contatores. Esses dispositivos proporcionam a interrupção da passagem de corrente elétrica por meio de seccionamento.

• C. Certo
• E. Errado

Julgue os itens que se seguem, relativos a dispositivos de comando, controle e proteção utilizados em instalações elétricas de baixa tensão.

Chaves magnéticas são dispositivos para proteção de circuitos contra efeitos de sobrecarga.

• C. Certo
• E. Errado

Julgue os itens que se seguem, relativos a dispositivos de comando, controle e proteção utilizados em instalações elétricas de baixa tensão.

Relés de tempo são apropriados para utilização em manobras de circuitos que requeiram temporização.

• C. Certo
• E. Errado

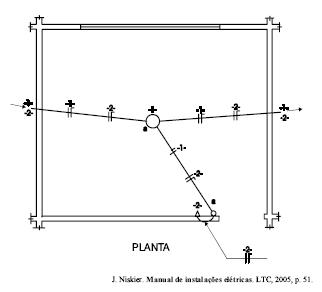

A figura acima mostra os detalhes dos circuitos de alimentação de uma instalação elétrica de parte de uma residência. Os circuitos são utilizados em outras dependências da residência não detalhadas na figura. Com referência à planta elétrica da instalação mostrada, julgue os próximos itens.

Internamente a cada eletroduto passa fisicamente um único condutor neutro, embora existam dois circuitos independentes indicados na planta.

• C. Certo
• E. Errado

A figura acima mostra os detalhes dos circuitos de alimentação de uma instalação elétrica de parte de uma residência. Os circuitos são utilizados em outras dependências da residência não detalhadas na figura. Com referência à planta elétrica da instalação mostrada, julgue os próximos itens.

O interruptor que comanda o ponto de luz pertence ao circuito 2.

• C. Certo
• E. Errado

A manutenção em uma instalação elétrica em baixa tensão deve ser adequada a cada tipo de instalação, e ter periodicidade condizente com a complexidade, importância e severidade das influências externas. A respeito da manutenção de uma instalação elétrica de baixa tensão de uma indústria, julgue os itens subseqüentes.

Considerando-se que a instalação elétrica da indústria seja complexa, com grande quantidade de circuitos, então a manutenção nessa instalação elétrica deve ser sempre efetuada com os circuitos desenergizados, preferencialmente nos finais de semana.

• C. Certo
• E. Errado

A manutenção em uma instalação elétrica em baixa tensão deve ser adequada a cada tipo de instalação, e ter periodicidade condizente com a complexidade, importância e severidade das influências externas. A respeito da manutenção de uma instalação elétrica de baixa tensão de uma indústria, julgue os itens subseqüentes.

Sempre que necessário, verificações e intervenções podem ser executadas na instalação elétrica por pessoas não qualificadas mas treinadas na empresa, desde que autorizadas por pessoa da empresa responsável pela instalação.

• C. Certo
• E. Errado

Em um circuito com uma única fonte V, com duas malhas sendo R₁ ( resistor) pertencente somente à malha 1, R₃ (resistor) pertencente somente a malha 3 e, ainda, R₂ ( resistor), comum as malhas 1 e 2. Nesse caso todas as resistências possuem valores diferentes.Podemos afirmar sobre o Método das Malhas que:

• A.

  em R₂, comum às duas malhas, passa apenas a corrente equivalente do circuito

• B.

  em R₂, comum às duas malhas, passam duas correntes que criam quedas de potencial de sentidos opostos

• C.

  em R₂, comum às duas malhas, passam duas correntes que criam quedas de potencial de mesmo sentido

• D.

  em R₂, comum às duas malhas, passam apenas uma corrente

• E.

  a mesma corrente passa em todos os resistores do circuito

Um equipamento transmissor com impedância de saída de 50 ohms está conectado a uma antena com impedância de entrada de 75 ohms, através de uma linha de transmissão coaxial cuja impedância característica vale 50 ohms. O coeficiente de reflexão da antena na conexão com a linha de transmissão vale:

• A.

  0

• B.

  1/5

• C.

  2/3

• D.

  1

• E.

  3/2
