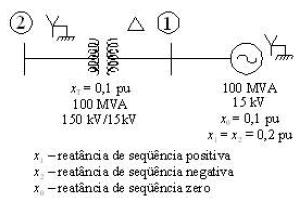

A figura a seguir representa um sistema elétrico de potência simplificado em que um gerador é conectado a um transformador. Não há carga em operação no sistema, mas o gerador funciona com tensão nominal em seus terminais. No diagrama unifilar mostrado na figura, são informados os dados do gerador e do transformador, individualmente. As reatâncias de seqüência positiva, negativa e zero do transformador são iguais a xT. As reatâncias de seqüência positiva e negativa do gerador são iguais. Todos os dados de reatância são fornecidos em pu da base do próprio equipamento. Considere que, em todos os casos de curtocircuito, a resistência de falta seja desprezível.

Considerando base de potência no sistema apresentado acima igual a 100 MVA e base de tensão no gerador igual a 15 kV, julgue os itens subseqüentes.

Todas as correntes de curto-circuito assimétrico na barra  têm a mesma intensidade.

• C. Certo
• E. Errado

A respeito de componentes simétricas de circuitos trifásicos, julgue os próximos itens.

Considere que as três correntes de fase que alimentam um barramento, por conseqüência de uma falta, sejam iguais a  indica fase de uma grandeza. Nesse caso, a componente de seqüência zero dessas correntes não é nula.

• C. Certo
• E. Errado

A respeito de componentes simétricas de circuitos trifásicos, julgue os próximos itens.

Suponha que as tensões em um barramento, tanto de linha quanto de fase, sejam equilibradas. Nessa situação, somente a tensão de seqüência zero das tensões de linha é nula.

• C. Certo
• E. Errado

A respeito de componentes simétricas de circuitos trifásicos, julgue os próximos itens.

Considere que as tensões trifásicas de fase em determinado barramento tenham componente de seqüência negativa diferente de zero. Nesse caso, apenas a tensão na fase b nesse barramento apresenta desequilíbrio em relação às demais fases.

• C. Certo
• E. Errado

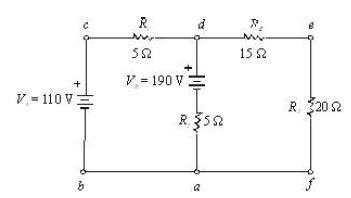

Acerca do circuito apresentado na figura acima, julgue os itens que se seguem.

A queda de tensão no resistor R₄ é igual a 80 V.

• C. Certo
• E. Errado

Acerca do circuito apresentado na figura acima, julgue os itens que se seguem.

A corrente que flui pelo resistor R₁ é igual a 6 A.

• C. Certo
• E. Errado

Acerca do circuito apresentado na figura acima, julgue os itens que se seguem.

A corrente que flui no ramo ad do circuito é igual a 2 A.

• C. Certo
• E. Errado

Em relação a circuitos alimentados com tensão alternada, julgue os itens seguintes.

Considere uma fonte de tensão alternada descrita por  e aplicada a um circuito série. Considere ainda que a corrente que circula nesse circuito seja descrita por   . Nessa situação, é correto concluir que o circuito é indutivo, pois a corrente está atrasada 15º em relação à tensão.

• C. Certo
• E. Errado

Em relação a circuitos alimentados com tensão alternada, julgue os itens seguintes.

O valor eficaz das funções   é dado por  .

• C. Certo
• E. Errado

Em relação a circuitos alimentados com tensão alternada, julgue os itens seguintes.

Se a impedância de um circuito for dada por (R+jX) , a condutância será igual  a e a susceptância, igual a  .

• C. Certo
• E. Errado
