Questões de Engenharia Elétrica do ano 2007

Considerando que a operação em sobrecarga de alguns equipamentos pode comprometer a adequada operação do sistema de energia elétrica como um todo, julgue os itens subseqüentes.

Um transformador de potência pode operar em sobrecarga de 2% por determinado intervalo de tempo finito.

• C. Certo
• E. Errado

Acerca da especificação de equipamentos elétricos em sistemas de potência, julgue os itens a seguir.

Na especificação do transformador de potência trifásico, é necessário informar o tipo de ligação de cada enrolamento (estrela ou triângulo).

• C. Certo
• E. Errado

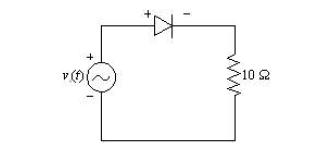

Considerando que, no circuito ilustrado acima, o diodo seja ideal s e a fonte tenha tensão, definida por v_s (t) = 120sen(100t) V, julgue os itens a seguir.

A tensão no resistor, a cada ciclo, é nula durante 0,01 s.

• C. Certo
• E. Errado

Considerando que, no circuito ilustrado acima, o diodo seja ideal s e a fonte tenha tensão, definida por v_s (t) = 120sen(100t) V, julgue os itens a seguir.

O diodo conduz em 50% do tempo e, na outra metade do tempo, funciona como uma chave aberta.

• C. Certo
• E. Errado

Considerando que, no circuito ilustrado acima, o diodo seja ideal s e a fonte tenha tensão, definida por v_s (t) = 120sen(100t) V, julgue os itens a seguir.

A corrente no circuito apresenta valor de pico igual a 12 A.

• C. Certo
• E. Errado

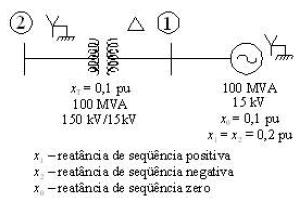

A figura a seguir representa um sistema elétrico de potência simplificado em que um gerador é conectado a um transformador. Não há carga em operação no sistema, mas o gerador funciona com tensão nominal em seus terminais. No diagrama unifilar mostrado na figura, são informados os dados do gerador e do transformador, individualmente. As reatâncias de seqüência positiva, negativa e zero do transformador são iguais a xT. As reatâncias de seqüência positiva e negativa do gerador são iguais. Todos os dados de reatância são fornecidos em pu da base do próprio equipamento. Considere que, em todos os casos de curtocircuito, a resistência de falta seja desprezível.

Considerando base de potência no sistema apresentado acima igual a 100 MVA e base de tensão no gerador igual a 15 kV, julgue os itens subseqüentes.

• C. Certo
• E. Errado

A figura a seguir representa um sistema elétrico de potência simplificado em que um gerador é conectado a um transformador. Não há carga em operação no sistema, mas o gerador funciona com tensão nominal em seus terminais. No diagrama unifilar mostrado na figura, são informados os dados do gerador e do transformador, individualmente. As reatâncias de seqüência positiva, negativa e zero do transformador são iguais a xT. As reatâncias de seqüência positiva e negativa do gerador são iguais. Todos os dados de reatância são fornecidos em pu da base do próprio equipamento. Considere que, em todos os casos de curtocircuito, a resistência de falta seja desprezível.

Considerando base de potência no sistema apresentado acima igual a 100 MVA e base de tensão no gerador igual a 15 kV, julgue os itens subseqüentes.

Para calcular a corrente de curto-circuito na barra  , qualquer que seja o tipo de curto-circuito, são necessários apenas parâmetros do gerador.

• C. Certo
• E. Errado

A figura a seguir representa um sistema elétrico de potência simplificado em que um gerador é conectado a um transformador. Não há carga em operação no sistema, mas o gerador funciona com tensão nominal em seus terminais. No diagrama unifilar mostrado na figura, são informados os dados do gerador e do transformador, individualmente. As reatâncias de seqüência positiva, negativa e zero do transformador são iguais a xT. As reatâncias de seqüência positiva e negativa do gerador são iguais. Todos os dados de reatância são fornecidos em pu da base do próprio equipamento. Considere que, em todos os casos de curtocircuito, a resistência de falta seja desprezível.

Considerando base de potência no sistema apresentado acima igual a 100 MVA e base de tensão no gerador igual a 15 kV, julgue os itens subseqüentes.

Correntes de curto-circuito fase-terra (monofásico) na barra  não são influenciadas pelas reatâncias do gerador.

• C. Certo
• E. Errado

A figura a seguir representa um sistema elétrico de potência simplificado em que um gerador é conectado a um transformador. Não há carga em operação no sistema, mas o gerador funciona com tensão nominal em seus terminais. No diagrama unifilar mostrado na figura, são informados os dados do gerador e do transformador, individualmente. As reatâncias de seqüência positiva, negativa e zero do transformador são iguais a xT. As reatâncias de seqüência positiva e negativa do gerador são iguais. Todos os dados de reatância são fornecidos em pu da base do próprio equipamento. Considere que, em todos os casos de curtocircuito, a resistência de falta seja desprezível.

Considerando base de potência no sistema apresentado acima igual a 100 MVA e base de tensão no gerador igual a 15 kV, julgue os itens subseqüentes.

A corrente de base na barra  é inferior a 300 A.

• C. Certo
• E. Errado

A figura a seguir representa um sistema elétrico de potência simplificado em que um gerador é conectado a um transformador. Não há carga em operação no sistema, mas o gerador funciona com tensão nominal em seus terminais. No diagrama unifilar mostrado na figura, são informados os dados do gerador e do transformador, individualmente. As reatâncias de seqüência positiva, negativa e zero do transformador são iguais a xT. As reatâncias de seqüência positiva e negativa do gerador são iguais. Todos os dados de reatância são fornecidos em pu da base do próprio equipamento. Considere que, em todos os casos de curtocircuito, a resistência de falta seja desprezível.

Considerando base de potência no sistema apresentado acima igual a 100 MVA e base de tensão no gerador igual a 15 kV, julgue os itens subseqüentes.

• C. Certo
• E. Errado
