Questões de Engenharia Elétrica do ano 2007

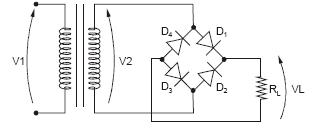

No circuito abaixo, os diodos são de silício e o transformador possui a especificação seguinte:

127V × 15V − 2A.

O valor de pico da tensão retificada na carga vale, aproximadamente,

• A. 7,5 V
• B. 15,0 V
• C. 17,5 V
• D. 20,0 V
• E. 24,0 V

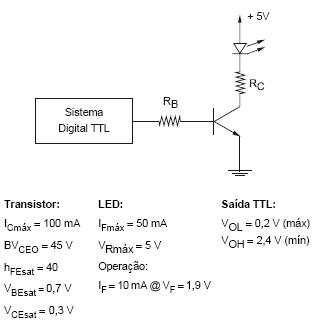

O circuito abaixo mostra a saída de um sistema digital TTL ligada a uma interface para acionamento de um LED.

Os valores nominais dos resistores RB e RC que atendem às especificações do projeto são, respectivamente,

• A. 2k2 e 47k
• B. 3k3 e 27k
• C. 6k8  e 270
• D. 6k8 e 470k
• E. 18k e 27

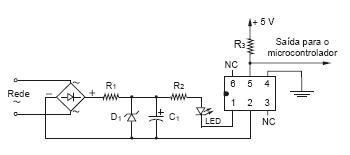

O circuito abaixo tem a função de fornecer nível lógico na saída enquanto houver tensão na rede, situação esta em que o LED ficará aceso, funcionando como indicador luminoso. Caso não haja tensão na rede, o LED apagará e o nível lógico de saída passará a níve alto. Para isolar o circuito alimentado pela rede elétrica do circuito que fornecerá o nível lógico para microcontrolador, foi utilizado um optoacoplador 4N25.

 Os pinos do optoacoplador estão corretamente denominados em:

• A.
• B.
• C.
• D.
• E.

NAS QUESTÕES NUMERADAS DE 11 A 25, ASSINALE A ÚNICA ALTERNATIVA QUE RESPONDE CORRETAMENTE AO ENUNCIADO.

Suponha que um diodo é conectado em série com uma resistência de 390W. Se a tensão medida na resistência for 7V, então podemos afirmar que o valor da corrente, através do diodo, é aproximadamente:

• A. 55mA
• B. 27mA
• C. 18mA
• D. 2,7mA

NAS QUESTÕES NUMERADAS DE 11 A 25, ASSINALE A ÚNICA ALTERNATIVA QUE RESPONDE CORRETAMENTE AO ENUNCIADO.

Em relação a circuitos retificadores podemos afirmar:

• A.

  A tensão média (cc) na carga, para um circuito retificador de meia onda é, aproximadamente, 64% da tensão de pico na carga.

• B.

  Um retificador de onda completa em ponte possui quatro diodos.

• C.

  A tensão média (cc) na carga para um retificador de onda completa é, aproximadamente, 32% da tensão de pico na carga.

• D.

  Um retificador de onda completa, com tomada central, utiliza obrigatoriamente uma ponte de quatro diodos.

NAS QUESTÕES NUMERADAS DE 11 A 25, ASSINALE A ÚNICA ALTERNATIVA QUE RESPONDE CORRETAMENTE AO ENUNCIADO.

Para uma carga de impedância constante de potência igual a 100 Watts e tensão de 200 Volts, calcule a impedância da carga, em ohms, quando a alimentação for de 100 Volts:

• A. 100.
• B. 200.
• C. 400.
• D. 500.

NAS QUESTÕES NUMERADAS DE 11 A 25, ASSINALE A ÚNICA ALTERNATIVA QUE RESPONDE CORRETAMENTE AO ENUNCIADO.

Em um circuito RL paralelo, R = 48 ohms e XL = 64 ohms, sendo a tensão aplicada igual a 230,4 Volts, qual o valor da corrente do circuito em ampères?

• A. 2
• B. 4
• C. 5
• D. 6

NAS QUESTÕES NUMERADAS DE 11 A 25, ASSINALE A ÚNICA ALTERNATIVA QUE RESPONDE CORRETAMENTE AO ENUNCIADO.

Um gerador trifásico alimenta as cargas essenciais de um hospital. A característica do equipamento é: 450KVA, 220/127V, 60Hz. Sendo VL tensão de linha e VF tensão de fase. Então podemos afirmar que:

• A.
• B.
• C.
• D.

Com referência a circuitos trifásicos, julgue os itens a seguir.

Considere que uma fonte trifásica equilibrada e simétrica, ligada em estrela, alimente uma carga trifásica equilibrada também ligada em estrela e cuja impedância por fase seja igual 20 . Nesse caso, se o módulo das tensões de linha da fonte trifásica for igual a 380 V, então o módulo das correntes que fluem em cada fase da carga será superior a 20 A.

• C. Certo
• E. Errado

Com referência a circuitos trifásicos, julgue os itens a seguir.

Em circuitos trifásicos equilibrados e simétricos, os fasores de tensão estão defasados entre si de 120º.

• E. Errado
• C. Certo
