Questões de Engenharia Elétrica do ano 2007

Uma antena dipolo de meia onda na posição horizontal em relação ao solo NÃO recebe potência de uma onda eletromagnética com polarização:

• A.

  circular à esquerda.

• B.

  circular à direita.

• C.

  horizontal em relação ao solo.

• D.

  vertical em relação ao solo.

• E.

  elíptica.

Máquinas térmicas, como é o caso de unidades geradoras de usinas termelétricas, operam sob algumas contingências e restrições severas. Uma delas diz respeito à baixa eficiência do processo no qual ocorre a conversão da energia intrínseca do combustível, como, por exemplo, o gás natural (GN), em energia elétrica. Acerca desse assunto, julgue os itens subseqüentes.

Operando adequadamente e construídas com tecnologias recentes, usinas que combinam os ciclos Brayton (turbina a gás) e Rankine (turbina a vapor) apresentam eficiência de, aproximadamente, 75%.

• C. Certo
• E. Errado

Máquinas térmicas, como é o caso de unidades geradoras de usinas termelétricas, operam sob algumas contingências e restrições severas. Uma delas diz respeito à baixa eficiência do processo no qual ocorre a conversão da energia intrínseca do combustível, como, por exemplo, o gás natural (GN), em energia elétrica. Acerca desse assunto, julgue os itens subseqüentes.

Parte da energia liberada na queima de GN é descartada para o meio ambiente na forma de calor.

• C. Certo
• E. Errado

Máquinas térmicas, como é o caso de unidades geradoras de usinas termelétricas, operam sob algumas contingências e restrições severas. Uma delas diz respeito à baixa eficiência do processo no qual ocorre a conversão da energia intrínseca do combustível, como, por exemplo, o gás natural (GN), em energia elétrica. Acerca desse assunto, julgue os itens subseqüentes.

O óleo mineral é um dos fluidos refrigerantes mais utilizados nos sistemas de resfriamento de máquinas térmicas.

• C. Certo
• E. Errado

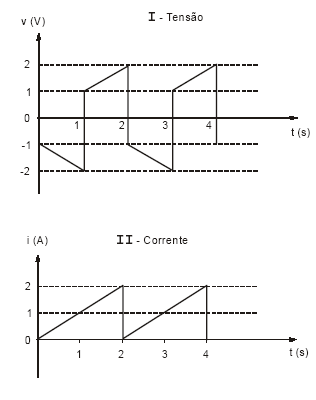

Em um dispositivo, aplicando-se a tensão do gráfico I, obtém-se a corrente do gráfico II.

Determine a potência média dissipada pelo dispositivo por meio da expressão:

• A.

  750 mW

• B.

  500 mW

• C.

  250 mW

• D.

  125 mW

• E.

  75 mW

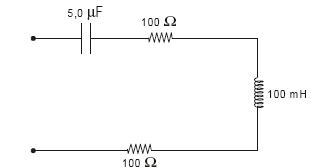

Analise o circuito abaixo.

A impedância complexa equivalente, em ohms, do circuito na freqüência de 500/π Hz vale

• A.

  200

• B.

  200 – j100

• C.

  − j100

• D.

  j100

• E.

  200 + j100

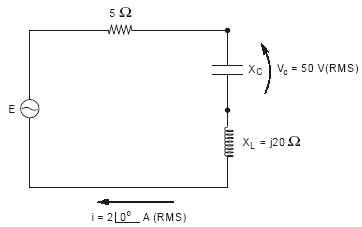

Observe o circuito abaixo.

O módulo da tensão eficaz do gerador vale, aproximadamente,

• A.

  100 V

• B.

  84 V

• C.

  50 V

• D.

  32 V

• E.

  14 V

Um gerador monofásico de 200 V(rms) alimenta duas cargas reativas ligadas em série, sendo uma impedância capacitiva pura  e uma impedância indutiva  A carga capacitiva consome 6 kVAr enquanto que a carga indutiva consome 4 kW e 3 kVAr. O módulo da corrente fornecida pelo gerador e o fator de potência total visto por ele valem, respectivamente,

• A.

  25 A e 0,8

• B.

  25 A e 0,2

• C.

  15 A e 0,6

• D.

  10 A e 1,5

• E.

  5 A e 0,8

Tem-se um circuito trifásico simétrico e equilibrado composto de um gerador em estrela com tensão de fase E₁= ∠  0°  100 V(rms) e seqüência de fase positiva e uma carga reativa em triângulo em que cada impedância vale  Z =  (9 - j12)Ω  . Os módulos da tensão e da corrente eficazes de linha valem, respectivamente,

• A.

  100 V e 5 A.

• B.

  100 V e

• C.

  100 V e

• D. e 20 A.
• E.

Um transformador trifásico com potência nominal de 500 kVA, possui tensões nominais de linha de 5000 V no primário e 200 V no secundário. O primário está ligado em triângulo e o secundário em estrela. O valor da corrente nominal de fase no primário, em A, é aproximadamente,

• A.

  28,8

• B.

  33,3

• C. 38,8
• D.

  43,3

• E.

  48,8
