Questões de Engenharia Elétrica do ano 2008

Uma empresa de consultoria na elaboração de projetos para ambientes jurídicos recomenda, entre outras, que os projetos sigam as seguintes orientações:

a) separar as funções judiciais das administrativas e de serviço ao público;

b) concentrar as necessidades do público no primeiro andar do prédio;

c) manter três padrões distintos de circulação - para os juízes, para o público e para os presos;

d) contemplar um sistema moderno de segurança;

e) aproveitar os avanços da tecnologia para auxiliar no manejo do andamento dos processos, no fornecimento de informações internas e externas e na manutenção dos registros necessários;

f) enfatizar os pontos de contato entre o público e os funcionários do Poder Judiciário, a fim de assegurar que esse contato seja rápido e eficiente;

g) evitar contatos inadequados entre os magistrados e o público, para aumentar a eficiência da administração da justiça;

h) refletir o significado simbólico de um centro de justiça em uma sociedade civil.

Como conclusão, tem-se que as salas de julgamento modernas devem se localizar em um pavimento separado, com três entradas diferenciadas para os juízes, o público e os presos. Os juízes devem acessar as salas de julgamento por meio de uma área de circulação segura; o público, por um corredor público; e os presos devem circular por um corredor separado, seguro, oriundos de celas localizadas no pavimento térreo. O público deverá ser acomodado em assentos elevados, que permitam uma boa visão dos procedimentos.

Com base no texto e nas imagens mostradas acima, julgue os itens a seguir.

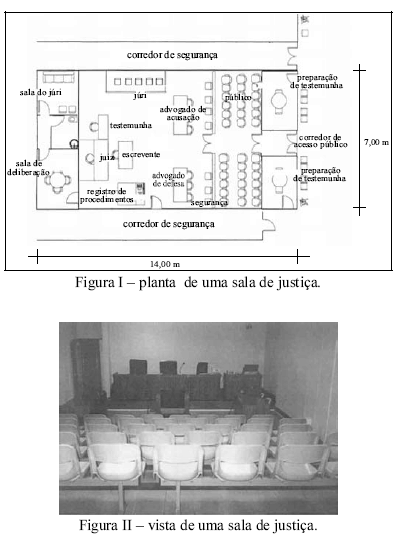

Considerando que a sala de justiça tenha 4 m de pé-direito e desconsiderando os vazios correspondentes a portas e janelas, é correto concluir que serão necessários 98 m² de alvenaria para executar as paredes externas desta sala.

• C. Certo
• E. Errado

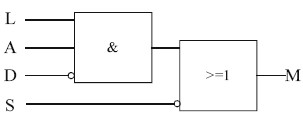

Blocos de funções podem ser utilizados para a programação de controladores lógico-programáveis e permitem especificar algoritmos ou ações aplicados aos dados de entrada. Considere o acionamento de um motor utilizando blocos de funções, conforme ilustrado a seguir.

De acordo com o diagrama acima, para qual combinação de sinais L, A, D e S, nessa ordem, o motor estará ligado?

• A.

  0, 0, 0, 1

• B.

  1, 0, 0, 1

• C.

  1, 0, 1, 1

• D.

  0, 0, 1, 1

• E.

  1, 1, 0, 0

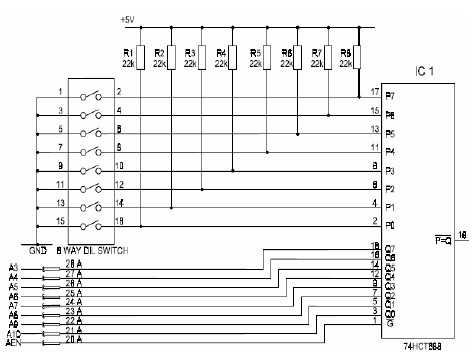

Com base no esquemático de um circuito eletrônico ilustrado acima, julgue os itens a seguir.

I Por este esquemático, pode ser visto que os resistores devem ser de ¼ Watt, com precisão de 10%.

II As letras "HCT" no rótulo do circuito integrado (74HCT688) são uma indicação da velocidade de resposta desse circuito.

III Por meio das linhas de A3 a A10, um dispositivo microprocessado pode descobrir o endereço que foi programado através das chaves lógicas, varrendo toda a faixa de endereços possíveis.

IV Trata-se de um circuito que permite selecionar um dispositivo através de seu endereço. Para isso, atribui-se a ele uma identificação através das chaves. Essa identificação é única no sistema, e não pode ser alterada.

Estão certos apenas os itens

• A.

  I e II.

• B.

  II e III.

• C.

  III e IV.

• D.

  I, II e IV.

• E.

  I, III e IV.

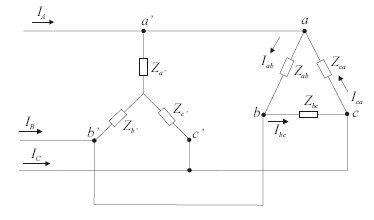

A figura a seguir representa um circuito trifásico que ilustra a conexão de duas cargas em paralelo ligadas a uma rede elétrica cuja alimentação é equilibrada e simétrica e que apresenta tensão de linha igual a 380

 Considerando a figura acima e as informações relativas ao circuito elétrico nela descrito, julgue os itens seguintes, considerando, ainda,

A potência aparente suprida às duas cargas será sempre igual  em que I é a intensidade de uma das correntes de linha, seja I_A, ou I_B, ou I_C.

• C. Certo
• E. Errado

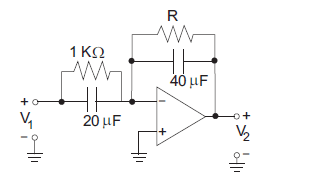

A figura acima apresenta um circuito ativo, utilizado na implementação de compensadores de primeira ordem de atraso de fase ou de avanço de fase. O amplificador operacional do circuito pode ser considerado como ideal. Para que o pólo da função de transferência do compensador esteja localizado em s = -5, a resistência de R, em  deverá ser

• A. 0,5
• B. 1,0
• C. 2,0
• D. 5,0
• E. 8,0

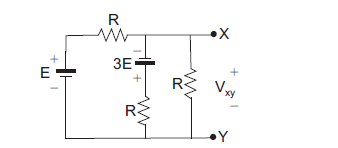

A expressão da tensão V_xy do Equivalente Thevenin entre os pontos X e Y do circuito da figura acima é

• A. E/4
• B. 2E
• C. E/3
• D.
• E.

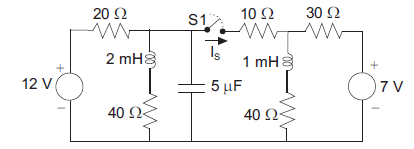

A figura acima apresenta um circuito de corrente contínua funcionando em regime permanente com a chave S1 aberta. Em determinado instante, a chave S1 é fechada. Imediatamente em seguida, o módulo da corrente I_S, em ampères, que atravessa a chave S1, é, aproximadamente,

• A. 0,8
• B. 0,7
• C. 0,6
• D. 0,5
• E. 0,4

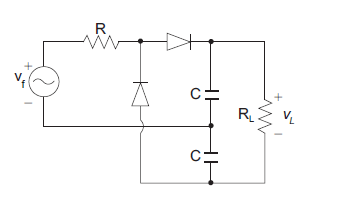

No circuito mostrado na figura acima, os diodos são considerados ideais e a tensão v_f aplicada é senoidal. Considerando a disposição dos componentes no circuito e suas polaridades, a saída v_L será uma tensão

• A. senoidal de amplitude de pico -v_f
• B. contínua, de valor, aproximadamente, igual a +2v_f
• C. ontínua, de valor, aproximadamente, igual a -2v_f
• D. contínua, de valor, aproximadamente, igual a +v_f
• E. senoidal retificada em meia onda e de amplitude de pico +2v_f

Considerando que, no circuito elétrico mostrado na figura acima, todas as resistências estejam em ohms e as grandezas i ₁ , i ₂ e i ₃ representem correntes de malha orientadas conforme os loops mostrados no circuito, julgue os itens que se seguem.

A corrente que flui pela fonte de tensão é igual à soma algébrica das correntes de malha i ₁ e i ₂ .

• C. Certo
• E. Errado

Considerando que, no circuito elétrico mostrado na figura acima, todas as resistências estejam em ohms e as grandezas i ₁ , i ₂ e i ₃ representem correntes de malha orientadas conforme os loops mostrados no circuito, julgue os itens que se seguem.

• C. Certo
• E. Errado
