Questões de Engenharia Elétrica do ano 2008

Considerando que, no circuito elétrico mostrado na figura acima, todas as resistências estejam em ohms e as grandezas i ₁ , i ₂ e i ₃ representem correntes de malha orientadas conforme os loops mostrados no circuito, julgue os itens que se seguem.

As correntes de malha podem ser relacionadas como i ₁ = i ₂ –3i ₃ .

• C. Certo
• E. Errado

Considerando que, no circuito elétrico mostrado na figura acima, todas as resistências estejam em ohms e as grandezas i ₁ , i ₂ e i ₃ representem correntes de malha orientadas conforme os loops mostrados no circuito, julgue os itens que se seguem.

• C. Certo
• E. Errado

A respeito de circuitos elétricos lineares, julgue os itens seguintes.

Pelo método das malhas, a soma algébrica de todas as quedas de tensão ao longo de uma malha fechada é sempre nula.

• C. Certo
• E. Errado

Considere um enlace de microondas a 10 GHz entre os pontos denominados A e B, que estão separados por uma distância de 10 km. Nesses pontos são usadas antenas iguais e a potência do transmissor é de 100 W. Nessas condições, julgue os itens que se seguem.

Se a EIRP (potência isotrópica efetivamente radiada) for 50 dbW, pode-se afirmar que o ganho da antena é de 1.000.

• C. Certo
• E. Errado

Acerca das novas tendências em sistemas comerciais de comunicações, julgue os próximos itens.

Antenas inteligentes são uma solução efetiva para reduzir os efeitos de desvanecimento rápido em sistemas celulares, ainda que atualmente sejam limitadas em potência e freqüência máximas de operação.

• C. Certo
• E. Errado

Máquinas térmicas presentes em usinas termelétricas operam sob algumas restrições, como, por exemplo, a baixa eficiência de conversão da energia contida no gás natural em energia elétrica. Com base nessa informação, julgue o próximo item.

Como parte da energia contida no combustível usado para a geração de energia elétrica não é convertida em eletricidade, uma parcela precisa ser liberada para o meio ambiente, na forma de calor.

• C. Certo
• E. Errado

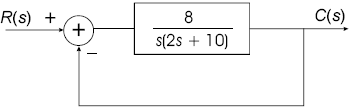

Considerando a figura acima, que mostra, na forma de diagrama de blocos, a representação de um processo físico cuja entrada é R(s) e cuja saída é C(s), em que s é o operador complexo da transformada de Laplace, julgue os itens subseqüentes.

A função de transferência do processo tem pólos localizados em -1 e -5, o que indica que o sistema é estável.

• C. Certo
• E. Errado

Considerando a figura acima, que mostra, na forma de diagrama de blocos, a representação de um processo físico cuja entrada é R(s) e cuja saída é C(s), em que s é o operador complexo da transformada de Laplace, julgue os itens subseqüentes.

Caso R(s) represente uma tensão senoidal com amplitude igual a 1 V e velocidade angular igual a 0,8 rad/s, então, em regime permanente, a amplitude do sinal de saída C(s) será menor que 80% da amplitude do sinal de entrada.

• C. Certo
• E. Errado

Acerca dos circuitos com acoplamento, julgue os seguintes itens.

Nenhum material magnético é usado para acoplar bobinas em um transformador linear.

• C. Certo
• E. Errado

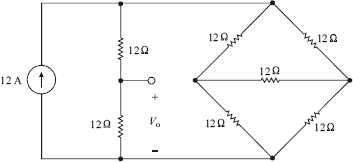

Com relação ao circuito acima, julgue os itens subseqüentes.

A resistência equivalente do circuito conectado à fonte de corrente é igual a 8.

• C. Certo
• E. Errado
