Questões de Engenharia Elétrica do ano 2008

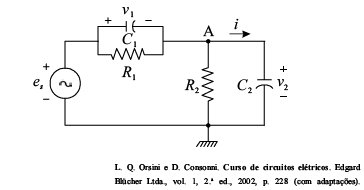

A figura acima mostra um circuito elétrico alimentado por uma fonte de tensão ideal e s . Nesse circuito, os elementos elétricos são supostamente ideais, sendo que os capacitores de capacitâncias C ₁ e C ₂ encontram-se descarregados no instante de tempo — t — igual a zero. A partir dessas informações, julgue os itens que se seguem.

Caso o capacitor de capacitância C₂ fosse substituído por um indutor com indutância L e a fonte de tensão representasse um sinal de excitação em degrau, então, em regime permanente, a corrente i seria não-nula.

• C. Certo
• E. Errado

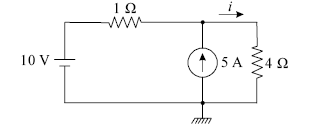

Com base nos dados do circuito elétrico acima esquematizado, que contém fontes independentes ideais de tensão e de corrente conectadas a dois resistores supostamente ideais, julgue os itens a seguir.

Nesse circuito, os resistores absorvem um total de 40 W de potência, apesar de a fonte de corrente fornecer 60 W.

• C. Certo
• E. Errado

Com base nos dados do circuito elétrico acima esquematizado, que contém fontes independentes ideais de tensão e de corrente conectadas a dois resistores supostamente ideais, julgue os itens a seguir.

A tensão nos terminais da fonte de corrente é superior a 10 V.

• C. Certo
• E. Errado

Com base nos dados do circuito elétrico acima esquematizado, que contém fontes independentes ideais de tensão e de corrente conectadas a dois resistores supostamente ideais, julgue os itens a seguir.

No circuito em questão, se um resistor de resistência R finita for conectado em série com a fonte de corrente, a corrente i, indicada no circuito, não será afetada, qualquer que seja o valor da resistência R.

• C. Certo
• E. Errado

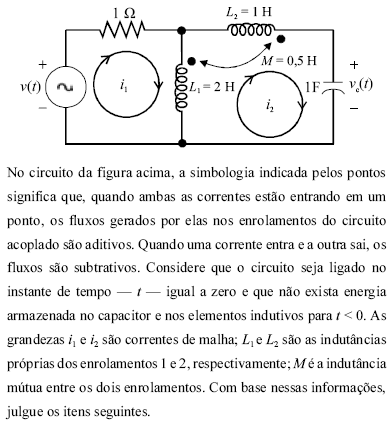

A tensão v_c(t) pode ser corretamente determinada por meio da expressão

• C. Certo
• E. Errado

Se o capacitor ficar em curto-circuito, a constante de tempo do circuito resultante será negativa.

• C. Certo
• E. Errado

A respeito de conversores estáticos do tipo inversor (conversor CC-CA), julgue os itens subseqüentes.

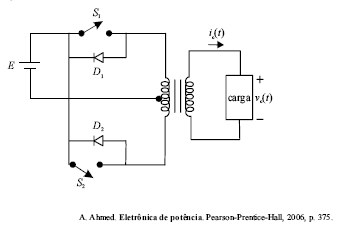

Considerando-se que o circuito mostrado na figura a seguir consista em um inversor com terminal central, no qual a tensão na carga — v_c (t) — seja ajustada mediante o controle da duração do tempo de chaveamento das chaves S₁ e S₂, é correto afirmar que essas chaves devem ficar ora ligadas, ora desligadas, mas em momentos diferentes.

• C. Certo
• E. Errado

Julgue os itens que se seguem, relativos a conversores.

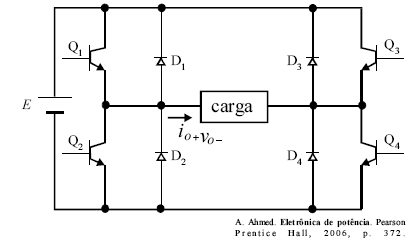

O circuito mostrado na figura abaixo é apropriado para inversão modulada por largura de pulso.

• C. Certo
• E. Errado

Julgue os itens que se seguem, relativos a conversores.

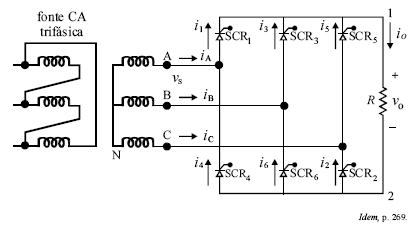

O circuito mostrado na figura abaixo representa um retificador controlado de 12 pulsos em ponte.

• C. Certo
• E. Errado

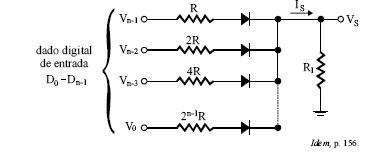

Com relação à figura acima, que mostra um circuito elétrico para implementar um conversor D/A com resistores ponderados, e considerando R 1 <<R, julgue os itens subseqüentes.

A tensão de saída V s é maior que a tensão dos níveis lógicos digitais de entrada.

• C. Certo
• E. Errado
