Questões de Engenharia Elétrica do ano 2008

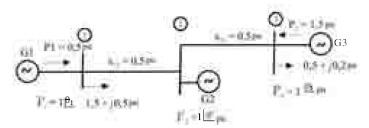

dados de reatância, tensão e potência estão em pu. As resistências e capacitância das linhas são desprezíveis. O gerador G1 está gerando 0,5 pu de potência ativa, enquanto o gerador G3 gera 1,5 pu, também de potência ativa. O sistema opera com magnitude de tensão igual a 1,0 pu nas três barras. Na barra 1, há uma carga que absorve potência complexa igual a 1,5 + j0,5 pu, enquanto, na barra 3, a carga absorve potência complexa igual a 0,5 j0,2 pu.

Com base na descrição apresentada acima e referência angular na barra 2, julgue os itens que se seguem.

O gerador na barra 2 gera 1,0 pu de potência ativa.

• C. Certo
• E. Errado

dados de reatância, tensão e potência estão em pu. As resistências e capacitância das linhas são desprezíveis. O gerador G1 está gerando 0,5 pu de potência ativa, enquanto o gerador G3 gera 1,5 pu, também de potência ativa. O sistema opera com magnitude de tensão igual a 1,0 pu nas três barras. Na barra 1, há uma carga que absorve potência complexa igual a 1,5 + j0,5 pu, enquanto, na barra 3, a carga absorve potência complexa igual a 0,5 j0,2 pu.

Com base na descrição apresentada acima e referência angular na barra 2, julgue os itens que se seguem.

A intensidade da corrente elétrica — I — que flui pela interligação 1-2 é igual a 2,0 pu.

• C. Certo
• E. Errado

A respeito de curtos-circuitos em sistemas elétricos de potência, julgue os itens a seguir. O circuito de seqüência positiva é necessário para o cálculo de faltas simétricas, como no caso de curtos-circuitos trifásicos.

• C. Certo
• E. Errado

A respeito de curtos-circuitos em sistemas elétricos de potência, julgue os itens a seguir. Considerando-se que, para o cálculo de uma falta monofásica, as reatâncias equivalentes de seqüência positiva, negativa e zero no local da falta sejam j0,045 pu, j0,045 pu e j0,040 pu, respectivamente, e que a impedância de falta seja nula, é correto afirmar que a intensidade da corrente de curto-circuito monofásico nesse local será igual a 25 pu.

• C. Certo
• E. Errado

A respeito de curtos-circuitos em sistemas elétricos de potência, julgue os itens a seguir. Nos circuitos equivalentes de seqüência positiva, negativa e zero, obtidos para o cálculo de curto-circuito, somente o de seqüência positiva apresenta fonte equivalente cuja tensão é diferente de zero.

• C. Certo
• E. Errado

No circuito abaixo, a chave (ch) é fechada no mesmo instante em que é disparado um cronômetro. Após 25 s, verifica-se que na resistência foi dissipada a energia de 5x10^-2J.

A f.e.m. (E) da bateria ideal tem valor de

• A. 50 V.
• B. 80 V.
• C. 10 V.
• D. 30 V.
• E. 100 V.

Assinale a alternativa FALSA.

• A.

  O fator de potência pode ser medido diretamente pelo co-seno-metro.

• B.

  Se o circuito for capacitivo, o fator de potência é dito em atraso.

• C.

  A redução nos custos de energia e das perdas do sistema elétrico são objetivos da melhoria do fator de potência.

• D.

  Os métodos mais usados na melhoria do fator de potência são os capacitores "shunt" e motores síncronos superexcitados.

• E.

  O fator de potência pode ser medido indiretamente com um wattímetro e um vármetro.

Dois resistores iguais, ligados em série, consomem uma potência de 10 W, quando submetidos a uma certa tensão. A potência consumida, quando os resistores são ligados em paralelo e submetidos à mesma tensão, é

• A. 10 W.
• B. 100 W.
• C. 40 W.
• D. 20 W.
• E. 60 W.

Um sistema trifásico equilibrado com ligação em Y tem uma tensão de linha de 208 V e uma corrente de linha de 5 A. O fator de potência da carga é 0,8. A potência total fornecida à carga é de

• A. 1758,23 W.
• B. 1140,15 W.
• C. 925 W.
• D. 1439,36 W.
• E. 832 W.

No circuito abaixo, as resistências estão em ohms.

Desprezando-se as resistências dos fios de ligação, o rendimento elétrico do motor (M) é

• A. 0,90.
• B. 0,80.
• C. 0,70.
• D. 0,77.
• E. 0,92.
