Questões de Engenharia Elétrica do ano 2008

Acerca dos dados e informações usados como referências nos estudos de ampliações e reforços na rede básica, julgue os itens que se seguem.

No termo de referência dos estudos de ampliações e reforços, o fluxo de potência de referência é simulado considerando apenas a variação dos valores de carga ativa. Nesse caso, a potência reativa é suposta constante, já que os estudos de referência são preliminares.

• C. Certo
• E. Errado

Considerando que o circuito elétrico esquematizado na figura acima funcione em regime senoidal permanente, julgue os itens a seguir.

A amplitude da corrente i(t) em regime permanente é superior a 5 A.

• C. Certo
• E. Errado

Considerando que o circuito elétrico esquematizado na figura acima funcione em regime senoidal permanente, julgue os itens a seguir.

A impedância equivalente do circuito entre os terminais A e B, à freqüência da fonte, é igual a 4 + j3  em que

• C. Certo
• E. Errado

Considerando que o circuito elétrico esquematizado na figura acima funcione em regime senoidal permanente, julgue os itens a seguir.

• C. Certo
• E. Errado

Considerando que o circuito elétrico esquematizado na figura acima funcione em regime senoidal permanente, julgue os itens a seguir.

Considere que o resistor, o indutor e o capacitor ligados em série constituam uma carga que está ligada aos terminais A e B da fonte. Então, a corrente nessa carga está adiantada em relação à tensão em seus terminais.

• C. Certo
• E. Errado

Considerando que, no circuito ilustrado na figura acima, a chave K seja ligada no instante t = 0 s e que, antes do fechamento da chave, o indutor e o capacitor encontrem-se descarregados, julgue os itens seguintes.

A tensão v_c (t), em V, em regime permanente e transitório nos terminais do capacitor, com as devidas condições iniciais, pode ser calculada resolvendo-se a equação diferencial

• C. Certo
• E. Errado

Considerando que, no circuito ilustrado na figura acima, a chave K seja ligada no instante t = 0 s e que, antes do fechamento da chave, o indutor e o capacitor encontrem-se descarregados, julgue os itens seguintes.

Em regime permanente, a tensão v ₀ (t) é igual a 10 V.

• C. Certo
• E. Errado

Considerando que a figura acima mostra a característica ideal corrente i _D versus tensão v_D de um diodo, cujo símbolo é mostrado ao lado da curva, julgue os itens a seguir.

Suponha que o diodo seja ligado em série a uma fonte de tensão senoidal cuja amplitude é igual a 100 V e a um resistor de . Nessa situação, quando em funcionamento, a corrente que circula por esse circuito apresenta valor máximo igual a 10 A.

• C. Certo
• E. Errado

Considerando que a figura acima mostra a característica ideal corrente i _D versus tensão v_D de um diodo, cujo símbolo é mostrado ao lado da curva, julgue os itens a seguir.

Caso a característica do diodo não fosse ideal, a característica que melhor retrataria a situação de um diodo real seria aquela na qual, no primeiro quadrante do plano cartesiano, a relação entre i _D e v _D fosse uma reta, partindo da origem, tendo inclinação inferior a 1.

• C. Certo
• E. Errado

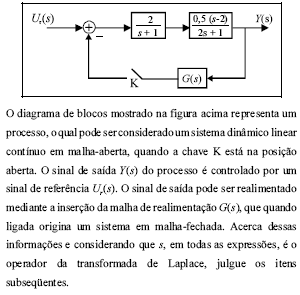

A função de transferência em malha-aberta  , tem um zero no semi-plano direito do plano complexo.

• C. Certo
• E. Errado
