Questões de Engenharia Elétrica do ano 2008

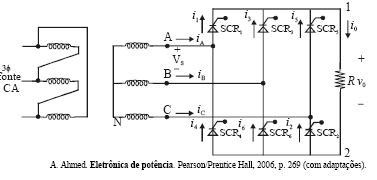

Considerando a figura acima, que mostra um circuito retificador trifásico controlado de seis pulsos em ponte (retificador trifásico de onda completa), julgue os itens a seguir.

Os dispositivos SCR1, SCR3 e SCR5 são disparados durante o semiciclo negativo das tensões de fase que os alimentam.

• C. Certo
• E. Errado

Considerando a figura acima, que mostra um circuito retificador trifásico controlado de seis pulsos em ponte (retificador trifásico de onda completa), julgue os itens a seguir.

A cada período de tempo equivalente a um ângulo de 240º, quatro pulsos são aplicados a cada SCR no ciclo da tensão de fase.

• C. Certo
• E. Errado

Considerando a figura acima, que mostra um circuito retificador trifásico controlado de seis pulsos em ponte (retificador trifásico de onda completa), julgue os itens a seguir.

A tensão e a corrente elétrica médias na carga dependem do ângulo de disparo dos SCRs.

• C. Certo
• E. Errado

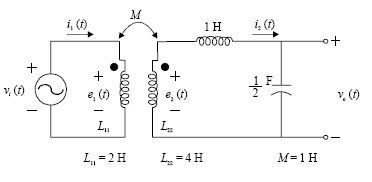

Considerando que o circuito elétrico com acoplamento magnético mostrado na figura acima seja alimentado por fonte de tensão senoidal vi(t) = 10sen(t) V, e que o circuito esteja operando em regime permanente, julgue os itens que se seguem.

Quando diferentes de zero, a corrente i₁(t) é o triplo da corrente i₂(t)

• C. Certo
• E. Errado

Considerando que o circuito elétrico com acoplamento magnético mostrado na figura acima seja alimentado por fonte de tensão senoidal vi(t) = 10sen(t) V, e que o circuito esteja operando em regime permanente, julgue os itens que se seguem.

A tensão instantânea v₀(t) é sempre igual a 2sen(t).

• C. Certo
• E. Errado

Considerando que o circuito elétrico com acoplamento magnético mostrado na figura acima seja alimentado por fonte de tensão senoidal vi(t) = 10sen(t) V, e que o circuito esteja operando em regime permanente, julgue os itens que se seguem.

A amplitude da tensão e₂(t) é inferior à amplitude da tensão v₀(t).

• C. Certo
• E. Errado

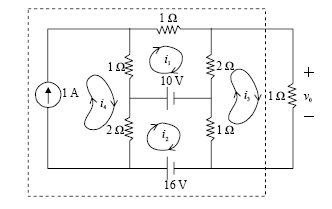

Considerando o circuito elétrico acima, alimentado por fontes independentes de tensão e de corrente e com as correntes de malha conforme os sentidos indicados, julgue os itens a seguir.

O circuito na região interna às linhas tracejadas é equivalente a um circuito formado por uma fonte independente de tensão conectada em série com um resistor de

• C. Certo
• E. Errado

Considerando o circuito elétrico acima, alimentado por fontes independentes de tensão e de corrente e com as correntes de malha conforme os sentidos indicados, julgue os itens a seguir.

A tensão de saída v0 é igual a 1 ohm vezes a soma de 50% da corrente i₁ com 25% da corrente i₂.

• C. Certo
• E. Errado

Um circuito linear composto por um capacitor C, um resistor R e um indutor L, todos ligados em série, é alimentado por uma fonte de tensão vi(t). A relação entre a tensão no capacitor v0(t) e a tensão vi(t) da fonte é definida por meio da equação diferencial  Considerando que o capacitor e o indutor encontram-se descarregados no instante t = 0 s, e que o capacitor tem capacitância igual a 1 F, julgue os itens a seguir.

O valor da indutância do indutor nesse circuito é igual a 4 H.

• C. Certo
• E. Errado

Um circuito linear composto por um capacitor C, um resistor R e um indutor L, todos ligados em série, é alimentado por uma fonte de tensão vi(t). A relação entre a tensão no capacitor v0(t) e a tensão vi(t) da fonte é definida por meio da equação diferencial  Considerando que o capacitor e o indutor encontram-se descarregados no instante t = 0 s, e que o capacitor tem capacitância igual a 1 F, julgue os itens a seguir.

Quando excitado com uma fonte de tensão senoidal com freqüência angular e amplitude iguais a 2 rad/s e 100 V, respectivamente, a amplitude da tensão no capacitor será igual a 25 V.

• C. Certo
• E. Errado
