Questões de Engenharia Elétrica do ano 2008

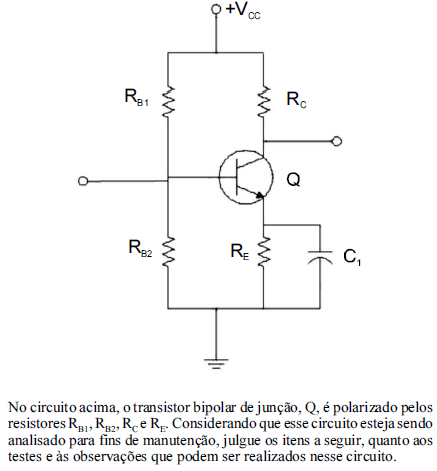

Se o capacitor C₁ estiver danificado, apresentando curto-circuito entre seus terminais, a polarização do transistor Q não é alterada.

• C. Certo
• E. Errado

Se o transistor Q estiver operando na região ativa, a tensão de emissor é pouco menor que a tensão de base.

• C. Certo
• E. Errado

Se o transistor Q estiver operando na região ativa, a corrente de coletor é diretamente proporcional à corrente de base, para fins práticos e em torno de certo ponto de operação.

• C. Certo
• E. Errado

Para se medir a corrente que entra no terminal de coletor do transistor Q, utilizando um amperímetro, basta colocar as pontas de teste entre os terminais de R_C, sem desfazer qualquer ligação no circuito.

• C. Certo
• E. Errado

Se a corrente de base do transistor Q for desprezível em comparação à corrente que atravessa R_B1, então os resistores R_B1 e R_B2 formam um divisor de corrente.

• C. Certo
• E. Errado

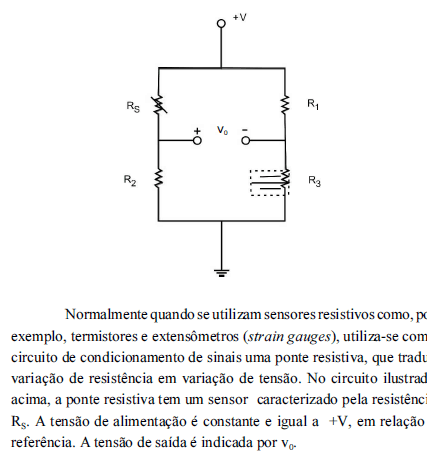

A respeito desse circuito, julgue os itens a seguir.

A tensão de saída v0 independe do valor da resistência R₃.

• C. Certo
• E. Errado

A respeito desse circuito, julgue os itens a seguir.

Se R₁ = R₃ e R_S = R₂, então a ponte está equilibrada, ou seja, v₀ = 0 V.

• C. Certo
• E. Errado

A respeito desse circuito, julgue os itens a seguir.

A tensão no nó entre R₁ e R₃, em relação à referência do circuito (terra), independe da resistência apresentada pelo sensor.

• C. Certo
• E. Errado

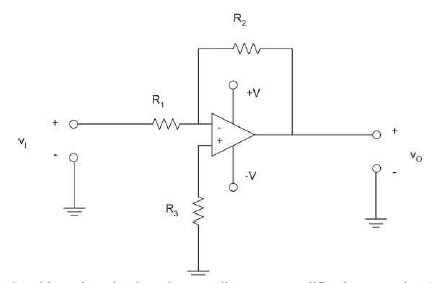

Considerando o circuito acima, que ilustra um amplificador operacional utilizado para implementar um amplificador de tensão, julgue os itens a seguir.

O amplificador de tensão mostrado apresenta inversão de fase, ou seja, a tensão de saída tem sinal contrário ao sinal de entrada.

• C. Certo
• E. Errado

Considerando o circuito acima, que ilustra um amplificador operacional utilizado para implementar um amplificador de tensão, julgue os itens a seguir.

No amplificador de tensão mostrado na figura, o ganho de tensão é igual a R₁/R₂.

• C. Certo
• E. Errado
