Questões de Engenharia Elétrica do ano 2008

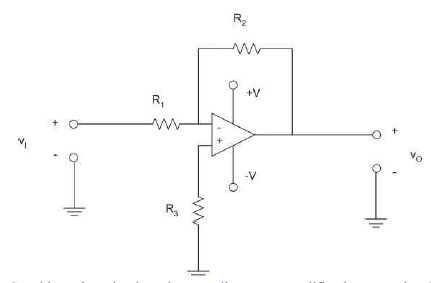

Considerando o circuito acima, que ilustra um amplificador operacional utilizado para implementar um amplificador de tensão, julgue os itens a seguir.

O amplificador operacional mostrado deve apresentar alta impedância de entrada e baixa impedância de saída.

• C. Certo
• E. Errado

Considerando o circuito acima, que ilustra um amplificador operacional utilizado para implementar um amplificador de tensão, julgue os itens a seguir.

Em malha aberta, a largura de banda de um amplificador operacional típico, como o 741, é muito alta, da ordem de dezenas de MHz.

• C. Certo
• E. Errado

Considerando o circuito acima, que ilustra um amplificador operacional utilizado para implementar um amplificador de tensão, julgue os itens a seguir.

No circuito do amplificador de tensão mostrado, a corrente que atravessa o resistor R₃ é muito baixa, podendo ser desprezada em aplicações típicas.

• C. Certo
• E. Errado

Considerando o circuito acima, que ilustra um amplificador operacional utilizado para implementar um amplificador de tensão, julgue os itens a seguir.

Nesse amplificador de tensão, utiliza-se um procedimento de realimentação positiva.

• C. Certo
• E. Errado

Considerando o circuito acima, que ilustra um amplificador operacional utilizado para implementar um amplificador de tensão, julgue os itens a seguir.

s níveis de saturação da tensão de saída desse circuito dependem dos níveis de tensão de alimentação +V e -V.

• C. Certo
• E. Errado

Considerando o circuito acima, que ilustra um amplificador operacional utilizado para implementar um amplificador de tensão, julgue os itens a seguir.

Nesse circuito, a corrente que percorre o resistor R₁ é praticamente a mesma que percorre o resistor R₂.

• C. Certo
• E. Errado

Considerando o circuito acima, que ilustra um amplificador operacional utilizado para implementar um amplificador de tensão, julgue os itens a seguir.

Um amplificador operacional típico possui ganho de malha aberta baixo, na ordem de 10 vezes.

• C. Certo
• E. Errado

Em determinadas situações, pode-se associar elementos elétricos passivos para se obter valores de resistência, capacitância e indutância não disponíveis comercialmente. A respeito da associação desses elementos, julgue os itens a seguir.

Resistores conectados em série possuem como resistência equivalente a soma das resistências individuais.

• C. Certo
• E. Errado

Em determinadas situações, pode-se associar elementos elétricos passivos para se obter valores de resistência, capacitância e indutância não disponíveis comercialmente. A respeito da associação desses elementos, julgue os itens a seguir.

Dois indutores ligados em série possuem como indutância equivalente um valor menor que a menor das indutâncias individuais.

• C. Certo
• E. Errado

Em determinadas situações, pode-se associar elementos elétricos passivos para se obter valores de resistência, capacitância e indutância não disponíveis comercialmente. A respeito da associação desses elementos, julgue os itens a seguir.

Capacitores de mesma capacitância, conectados em paralelo, possuem como capacitância equivalente a soma das capacitâncias individuais.

• C. Certo
• E. Errado
