Questões de Engenharia Elétrica do ano 2008

Em determinadas situações, pode-se associar elementos elétricos passivos para se obter valores de resistência, capacitância e indutância não disponíveis comercialmente. A respeito da associação desses elementos, julgue os itens a seguir.

Na associação de capacitores em série, os capacitores estão, necessariamente, submetidos à mesma tensão.

• C. Certo
• E. Errado

Em determinadas situações, pode-se associar elementos elétricos passivos para se obter valores de resistência, capacitância e indutância não disponíveis comercialmente. A respeito da associação desses elementos, julgue os itens a seguir.

Na associação em paralelo de dois capacitores com a mesma capacitância, as cargas armazenadas em cada capacitor são diferentes.

• C. Certo
• E. Errado

Em determinadas situações, pode-se associar elementos elétricos passivos para se obter valores de resistência, capacitância e indutância não disponíveis comercialmente. A respeito da associação desses elementos, julgue os itens a seguir.

Dois indutores ligados em série em um circuito são percorridos pela mesma corrente.

• C. Certo
• E. Errado

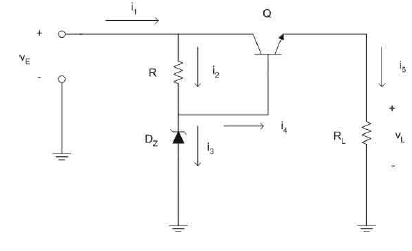

Uma fonte de alimentação DC convencional (não chaveada), alimentada pela rede AC (ou CA), geralmente possui como elementos funcionais: transformador, retificador, filtro e regulador de tensão. Considerando a figura acima, que apresenta o circuito de um regulador de tensão simples, no qual se utiliza transistor bipolar de junção, julgue os itens de 83 a 92.

Para qualquer magnitude de tensão reversa, o diodo zener D_Z permite que corrente convencional significativa flua entre seus terminais, do catodo para o anodo.

• C. Certo
• E. Errado

Uma fonte de alimentação DC convencional (não chaveada), alimentada pela rede AC (ou CA), geralmente possui como elementos funcionais: transformador, retificador, filtro e regulador de tensão. Considerando a figura acima, que apresenta o circuito de um regulador de tensão simples, no qual se utiliza transistor bipolar de junção, julgue os itens de 83 a 92.

Sendo R_L a carga que está sendo alimentada, então a corrente de carga é igual à corrente de emissor do transistor Q.

• C. Certo
• E. Errado

Uma fonte de alimentação DC convencional (não chaveada), alimentada pela rede AC (ou CA), geralmente possui como elementos funcionais: transformador, retificador, filtro e regulador de tensão. Considerando a figura acima, que apresenta o circuito de um regulador de tensão simples, no qual se utiliza transistor bipolar de junção, julgue os itens de 83 a 92.

Nessa configuração, pequenas variações da resistência de carga R_L podem causar variações relativamente grandes da tensão v_L

• C. Certo
• E. Errado

Uma fonte de alimentação DC convencional (não chaveada), alimentada pela rede AC (ou CA), geralmente possui como elementos funcionais: transformador, retificador, filtro e regulador de tensão. Considerando a figura acima, que apresenta o circuito de um regulador de tensão simples, no qual se utiliza transistor bipolar de junção, julgue os itens de 83 a 92.

No transistor Q, a corrente no terminal de dreno é controlada pela corrente no terminal de porta.

• C. Certo
• E. Errado

Uma fonte de alimentação DC convencional (não chaveada), alimentada pela rede AC (ou CA), geralmente possui como elementos funcionais: transformador, retificador, filtro e regulador de tensão. Considerando a figura acima, que apresenta o circuito de um regulador de tensão simples, no qual se utiliza transistor bipolar de junção, julgue os itens de 83 a 92.

O circuito mostrado não apresenta proteção contra curto-circuito de saída.

• C. Certo
• E. Errado

Uma fonte de alimentação DC convencional (não chaveada), alimentada pela rede AC (ou CA), geralmente possui como elementos funcionais: transformador, retificador, filtro e regulador de tensão. Considerando a figura acima, que apresenta o circuito de um regulador de tensão simples, no qual se utiliza transistor bipolar de junção, julgue os itens de 83 a 92.

A tensão v_L será ligeiramente inferior à tensão de ruptura do diodo zener D_Z.

• C. Certo
• E. Errado

Uma fonte de alimentação DC convencional (não chaveada), alimentada pela rede AC (ou CA), geralmente possui como elementos funcionais: transformador, retificador, filtro e regulador de tensão. Considerando a figura acima, que apresenta o circuito de um regulador de tensão simples, no qual se utiliza transistor bipolar de junção, julgue os itens de 83 a 92.

• C. Certo
• E. Errado
