Questões de Engenharia Elétrica do ano 2008

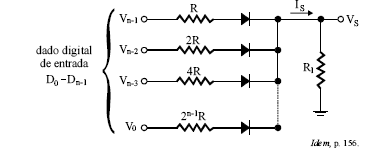

Com relação à figura acima, que mostra um circuito elétrico para implementar um conversor D/A com resistores ponderados, e considerando R 1 <<R, julgue os itens subseqüentes.

Esse circuito D/A, com resistores ponderados, na prática, é o mais utilizado nesse tipo de conversão.

• C. Certo
• E. Errado

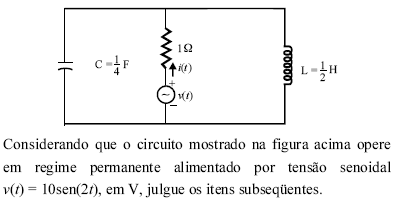

A corrente elétrica i(t), em regime permanente, tem amplitude inferior a 5 A.

• C. Certo
• E. Errado

A corrente i(t) está avançada da tensão v(t).

• C. Certo
• E. Errado

Se a freqüência da tensão v(t) for duplicada, nenhuma alteração ocorrerá na amplitude da corrente i(t).

• C. Certo
• E. Errado

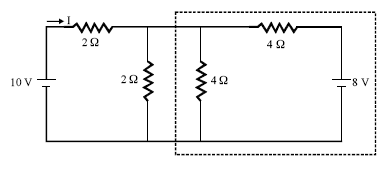

Considere a rede resistiva alimentada por tensão CC mostrada na figura seguinte.

Tendo como base as informações do circuito ilustrado acima, julgue os itens que se seguem.

A parte do circuito elétrico delimitada pela região interna às linhas tracejadas pode ser substituída por um circuito elétrico constituído de uma fonte ideal CC de 4 V em série com um resistor igual a 2 S.

• C. Certo
• E. Errado

Considere a rede resistiva alimentada por tensão CC mostrada na figura seguinte.

Tendo como base as informações do circuito ilustrado acima, julgue os itens que se seguem.

• C. Certo
• E. Errado

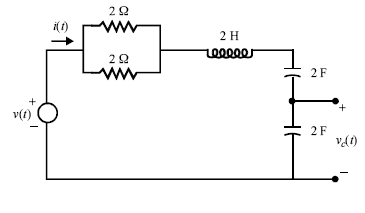

Considerando que, no circuito elétrico acima, todos os elementos passivos armazenadores de energia encontrem- se descarregados no instante t = 0 s e que v(t) seja uma fonte de tensão, julgue os itens a seguir.

Esse circuito apresenta característica de resposta transitória criticamente amortecida.

• C. Certo
• E. Errado

Considerando que, no circuito elétrico acima, todos os elementos passivos armazenadores de energia encontrem- se descarregados no instante t = 0 s e que v(t) seja uma fonte de tensão, julgue os itens a seguir.

Caso a fonte v(t) seja do tipo contínua, com amplitude igual a 10 V, então, em regime permanente, a tensão v c sobre o capacitor será igual a 5 V.

• C. Certo
• E. Errado

Considerando que, no circuito elétrico acima, todos os elementos passivos armazenadores de energia encontrem- se descarregados no instante t = 0 s e que v(t) seja uma fonte de tensão, julgue os itens a seguir.

Considerando v(t) = 5sent, em V, então, o valor de pico que a corrente elétrica i(t) assume, em regime permanente, é inferior a 5 A.

• C. Certo
• E. Errado

Considerando que, no circuito elétrico acima, todos os elementos passivos armazenadores de energia encontrem- se descarregados no instante t = 0 s e que v(t) seja uma fonte de tensão, julgue os itens a seguir.

Se, após algum tempo, um dos resistores no circuito se queimar e ficar em circuito-aberto, a função de transferência, relacionando a tensão em um dos capacitores e a tensão da fonte, não sofrerá alteração.

• C. Certo
• E. Errado
