No esquema TT, nos circuitos alimentados entre fases e nos quais o condutor neutro não seja distribuído, a detecção de sobrecorrente pode ser omitida em um dos condutores de fase, desde que as seguintes condições sejam simultaneamente satisfeitas:
o condutor neutro seja distribuído a partir de um ponto neutro artificial nos circuitos situados à jusante do dispositivo diferencial;
os circuitos fase-neutro sejam submetidos a sobretensões e que possam atingir o valor da tensão entre fases;
os circuitos a montante ou até o mesmo circuito possuam proteção diferencial que provoque o seccionamento de todos os condutores de fase;
os circuitos fase-fase sejam submetidos a sobretensões e que possam atingir o valor da tensão entre fases;
o condutor neutro seja distribuído a partir de um ponto neutro artificial nos circuitos situados a montante do dispositivo diferencial.
Observe a figura que se segue:
20 e 60;
21 e 63;
41 e 123;
40 e 120;
51 e 153.

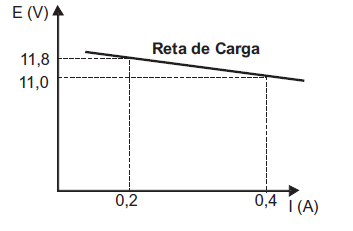

O gráfico acima mostra a reta de carga de uma bateria de 12V. Ao ligar esta bateria a um equipamento que consome uma corrente de 1,2A, qual será a potência, em W, fornecida pela bateria ao equipamento?
12,48
9,58
8,64
5,32
4,60

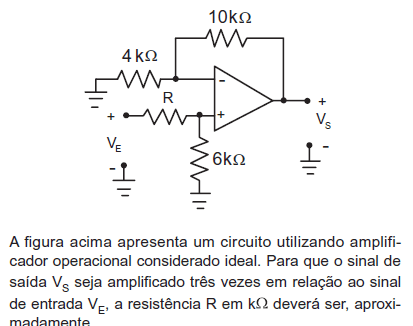

6,0
5,0
4,5
3,0
2,0

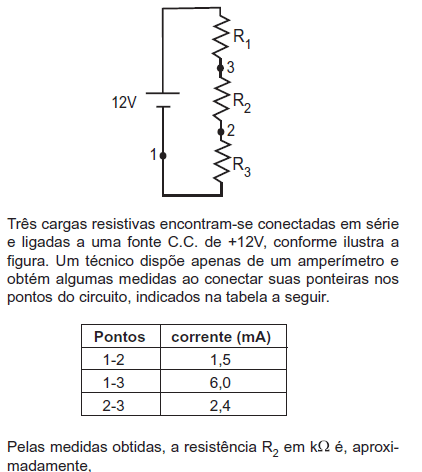

0,8
1,0
2,2
3,5
5,6

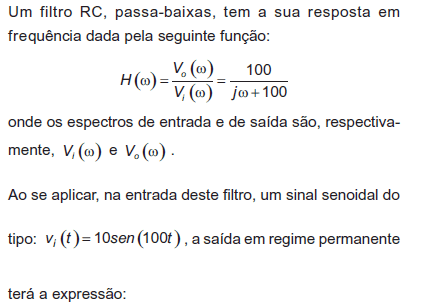

No Brasil, os projetos de instalações elétricas em baixa tensão de edificações devem satisfazer as condições estabelecidas por normas técnicas. Com relação a essas condições, julgue os itens a seguir.
Um condutor neutro pode ser comum a mais de um circuito.
No Brasil, os projetos de instalações elétricas em baixa tensão de edificações devem satisfazer as condições estabelecidas por normas técnicas. Com relação a essas condições, julgue os itens a seguir.
Em circuitos monofásicos, a seção do condutor neutro deve ser igual à do condutor fase.
Retificadores, baterias e nobreaks são partes essenciais para a confiabilidade das redes de computadores. Com relação a essas tecnologias, julgue os itens que se seguem.

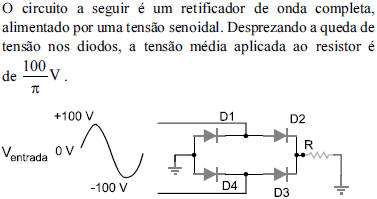

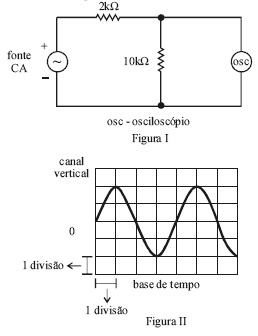

O circuito elétrico mostrado na figura I a seguir é composto por uma fonte CA e dois resistores. Um osciloscópio é utilizado para medir a tensão nos terminais do resistor de 10 kΩ. A forma de onda captada da tela do osciloscópio é mostrada na figura II. A chave seletora de ganho vertical do osciloscópio foi ajustada para 5 V/divisão, enquanto a chave seletora da base de tempo foi fixada em 1 ms/divisão.
Considerando as informações acima é correto afirmar que a corrente de pico no circuito (em mA) e a frequência da forma de onda (em Hz) são, respectivamente, de forma aproximada, iguais a
1 e 250.
1 e 350.
1 e 350.
2 e 350.
3 e 300.
