Questões de Engenharia Elétrica do ano 2009

Considere um circuito formado por uma resistência de 6 e uma indutância de 10 mH em série. Esse conjunto é colocado em paralelo com uma capacitância de 10 μF. A freqüência em que a ressonância ocorre é, aproximadamente, de:

• A.

  495 Hz.

• B.

  362 Hz.

• C.

  253 Hz.

• D.

  725 Hz.

• E.

  660 Hz.

Uma indústria opera com 2.400 kVA e com fator de potência de 0,67 atrasado. A potência reativa capacitiva necessária para realizar a correção do fator de potência para 0,95 é de:

• A.

  1,261 Mvar.

• B.

  2,280 Mvar.

• C.

  2,938 Mvar.

• D.

  1,469 Mvar.

• E.

  1,140 Mvar.

Uma carga trifásica equilibrada de (50√50°) ligada em Δ, é alimentada por tensão de 440 V. O valor da corrente de linha é:

• A.

  15,2 A.

• B.

  12,5 A.

• C.

  8,8 A.

• D.

  5,1 A.

• E.

  10,2 A.

Uma fonte possui uma impedância de saída de 5 k Para fornecer a máxima potência a uma carga de 8 a relação do transformador de acoplamento é;

• A.

  625.

• B.

  15.

• C.

  5.

• D.

  25.

• E.

  45.

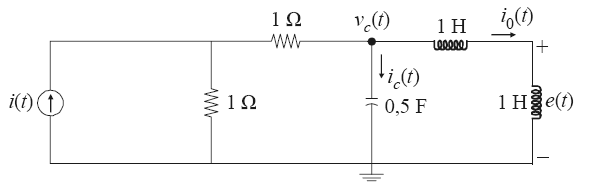

Suponha que o circuito elétrico mostrado na figura acima é ligado a partir do instante t=0 e que nenhum dos elementos passivos contenha energia armazenada antes desse instante.

Com base nessas informações, julgue os itens que se seguem.

A equação que descreve o comportamento da corrente elétrica i₀(t), desde o instante em que o circuito foi ligado, pode ser escrita como  , com as devidas condições iniciais de contorno.

• C. Certo
• E. Errado

Suponha que o circuito elétrico mostrado na figura acima é ligado a partir do instante t=0 e que nenhum dos elementos passivos contenha energia armazenada antes desse instante.

Com base nessas informações, julgue os itens que se seguem.

Suponha que a fonte de corrente, em ampere (A), varie no tempo de acordo com a expressão  Nessa situação, em regime permanente, a tensão e(t) apresenta amplitude igual a 5 V.

• C. Certo
• E. Errado

Suponha que o circuito elétrico mostrado na figura acima é ligado a partir do instante t=0 e que nenhum dos elementos passivos contenha energia armazenada antes desse instante.

Com base nessas informações, julgue os itens que se seguem.

Suponha que i(t) seja uma fonte de corrente CC com amplitude igual a 10 A. Nesse caso, em regime permanente, a corrente i₀(t) é igual a 2,5 A.

• C. Certo
• E. Errado

Suponha que o circuito elétrico mostrado na figura acima é ligado a partir do instante t=0 e que nenhum dos elementos passivos contenha energia armazenada antes desse instante.

Com base nessas informações, julgue os itens que se seguem.

Independente do tipo de fonte de corrente i(t), a corrente i_c(t) fluindo pelo capacitor, em regime permanente, não depende dos valores das indutâncias dos indutores.

• C. Certo
• E. Errado

Considere que o circuito elétrico na figura acima seja alimentado por fontes independentes de tensão e de corrente.

A partir dessas informações, julgue os itens a seguir.

A fonte de tensão ligada ao terminal X no circuito está absorvendo potência.

• C. Certo
• E. Errado

Considere que o circuito elétrico na figura acima seja alimentado por fontes independentes de tensão e de corrente.

A partir dessas informações, julgue os itens a seguir.

O consumo de potência de todos os resistores no circuito totaliza 32 W.

• C. Certo
• E. Errado
