Questões de Engenharia Elétrica do ano 2009

Considere que o circuito elétrico na figura acima seja alimentado por fontes independentes de tensão e de corrente.

A partir dessas informações, julgue os itens a seguir.

A tensão V₀ nos terminais da fonte de corrente é igual a 16 V.

• C. Certo
• E. Errado

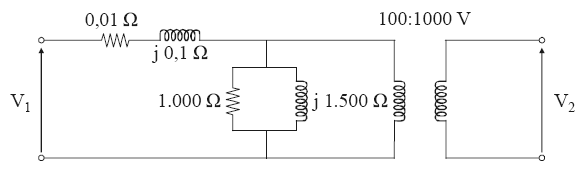

Um transformador monofásico, com potência nominal igual a 10 kVA, 60 Hz e relação de transformação 100 V/1.000 V, foi submetido aos ensaios de curto-circuito e a vazio, obtendo-se o circuito elétrico linear equivalente em baixas frequências, com parâmetros referenciados ao lado de baixa tensão, conforme mostrado na figura acima.

Considerando essas informações e que j = , julgue os itens a seguir.

No circuito elétrico equivalente, o resistor de 1.000  e a reatância de 1.500  são obtidos a partir do ensaio a vazio.

• C. Certo
• E. Errado

Um transformador monofásico, com potência nominal igual a 10 kVA, 60 Hz e relação de transformação 100 V/1.000 V, foi submetido aos ensaios de curto-circuito e a vazio, obtendo-se o circuito elétrico linear equivalente em baixas frequências, com parâmetros referenciados ao lado de baixa tensão, conforme mostrado na figura acima.

Considerando essas informações e que j = , julgue os itens a seguir.

Suponha que uma carga puramente resistiva, suprida com tensão e potência nominais, seja conectada ao lado de alta tensão do transformador. Nesse caso, a perda ativa estimada nos enrolamentos do transformador é superior a 500 W.

• C. Certo
• E. Errado

Para a escolha do disjuntor, além da capacidade de estabelecimento em curto-circuito (kA crista) e da capacidade de interrupção em curto-circuito simétrico (kA eficaz), devem ser analisadas a tensão nominal

• A.

  média, o nível de isolamento, as curvas características (tempo × corrente) do disparador térmico e/ou magnético, a frequência nominal e o ciclo de operação.

• B.

  em vca, o nível de isolamento, as curvas características (tempo × tensão média) do disparador térmico e/ou magnético, a corrente nominal e o ciclo de operação.

• C.

  em vca, o nível de isolamento, as curvas características (tempo × corrente) do disparador térmico e/ou magnético, a corrente nominal, a frequência nominal e o ciclo de operação.

• D.

  em vca, as curvas características (frequência × capacitância) do disparador térmico e/ou magnético, a corrente nominal, a frequência nominal e o ciclo de operação.

• E.

  média, o nível de isolamento, as curvas características (tempo × corrente) do disparador térmico e/ou magnético, a corrente nominal e a frequência nominal.

Considerando que uma aplicação requeira o uso específico de um gerador CC ligado como composto em derivação curta, assinale a opção que corresponde ao esquema de circuito elétrico esperado nessa aplicação (desconsidere o efeito do enrolamento da armadura do gerador).

• A.



• B.



• C.



• D.

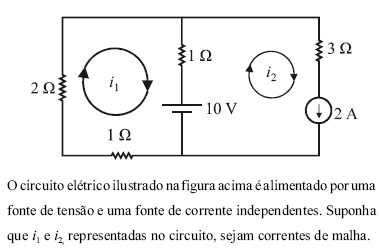

Texto para questões 34 e

Com base nas informações sobre o circuito acima, é correto afirmar que a corrente de malha i 1 , em amperes é igual a

• A.

  -2

• B.

  -1

• C.

  1

• D.

  2

Texto para questões 34 e

No circuito ilustrado, a potência total dissipada em todos os resistores, em W, é igual a

• A.

  16

• B.

  28

• C.

  40

• D.

  64

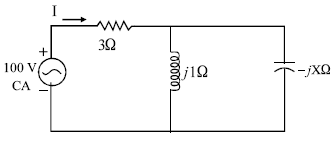

Considerando que, no circuito elétrico mostrado na figura acima: a corrente elétrica eficaz I seja igual a 20 A; a fonte esteja funcionando com tensão eficaz igual a 100 V; o circuito esteja operando em regime permanente; a corrente esteja atrasada da tensão e que , assinale a opção que corresponde ao valor da reatância capacitiva X, em Ω.

• A.



• B.



• C.



• D.



Três resistores de 9 ohms estão conectados em paralelo entre os pontos a e b de um circuito elétrico. A resistência equivalente entre tais pontos é

• A.

  2 ohms.

• B.

  4 ohms.

• C.

  5 ohms.

• D.

  6 ohms.

• E.

  3 ohms.

A tensão senoidal 2 cos t V está aplicada sobre um capacitor de 5 microfarads. A respectiva corrente no capacitor, em microamperes, é

• A.

  - 2 sen t

• B.

  - 4 sen t

• C.

  - 5 sen t

• D.

  - 10 sen t

• E. - 8 sen t
