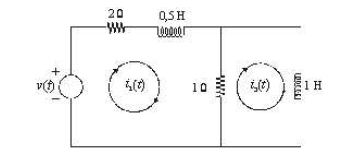

Considerando o circuito elétrico ilustrado na figura acima, na qual são identificadas as correntes de malha i1(t) e i2(t), julgue os itens a seguir.
As equações a seguir descrevem corretamente o comportamento do circuito, em função das correntes de malha indicadas.
Considerando o circuito elétrico ilustrado na figura acima, na qual são identificadas as correntes de malha i1(t) e i2(t), julgue os itens a seguir.
Na condição de análise em regime permanente de operação, os indutores sempre são considerados como curto-circuito.Considerando o circuito elétrico ilustrado na figura acima, na qual são identificadas as correntes de malha i1(t) e i2(t), julgue os itens a seguir.
Se a tensão da fonte for um degrau com amplitude igual a 10 V, então, em regime permanente, as correntes i1(t) e i2(t) serão ambas iguais a 5 A.

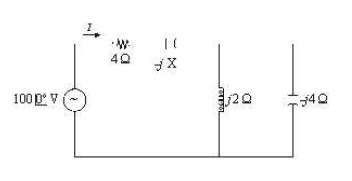

No circuito elétrico acima, a fonte apresenta tensão eficaz igual a 100 V, frequência de 60 Hz e a intensidade de corrente elétrica eficaz é I = 20 A. Considerando que esse circuito opera em regime senoidal permanente, julgue os itens que se seguem, admitindo que
Na situação considerada, o valor da reatância capacitiva X é igual a 1 .No circuito elétrico acima, a fonte apresenta tensão eficaz igual a 100 V, frequência de 60 Hz e a intensidade de corrente elétrica eficaz é I = 20 A. Considerando que esse circuito opera em regime senoidal permanente, julgue os itens que se seguem, admitindo que

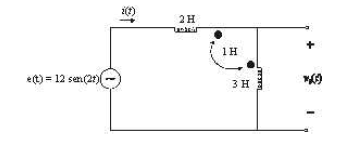

Se o capacitor com reatância desconhecida for substituído por um resistor, este terá de ter resistência igual a 1,5 para que a condição estabelecida para a corrente continue inalterada.A figura acima mostra um circuito acoplado no qual estão indicadas as indutâncias próprias e mútuas dos enrolamentos, bem como as polarizações das bobinas. Nessa situação, é correto afirmar que, para a fonte de tensão e(t),
i(t) = -2cos(2t) A.
A figura acima mostra um circuito acoplado no qual estão indicadas as indutâncias próprias e mútuas dos enrolamentos, bem como as polarizações das bobinas. Nessa situação, é correto afirmar que, para a fonte de tensão e(t),
a tensão v0 (t) tem valor rms superior a 10 V.

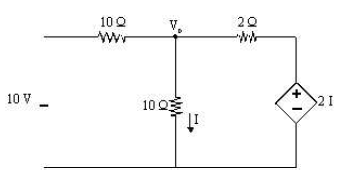

O circuito elétrico mostrado na figura acima é alimentado por uma fonte independente de tensão e uma outra fonte de tensão controlada por corrente. Nesse circuito,
a tensão V0 é superior a 2,5 V.No circuito elétrico ilustrado na figura acima, o suprimento de energia é feito por meio de uma fonte independente de tensão e uma fonte independente de corrente. A tensão, em volts, no ponto X, em relação à referência (terra), é igual a
A tensão, em volts, no ponto X, em relação à referência (terra), é igual a
2
8
10.
12.
Com base nessas informações, é correto afirmar que a intensidade da corrente I 1 , em valor eficaz e em ampere, que flui pela fonte de tensão é igual a
1/3
1
2
3
