Questões de Engenharia Elétrica do ano 2009

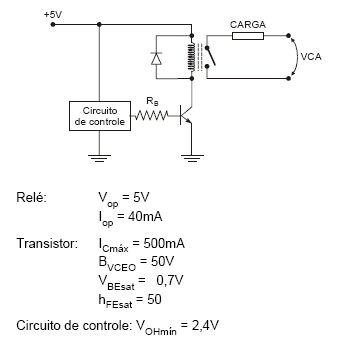

O esquema abaixo representa um circuito digital de controle, família TTL, que deve acionar uma carga CA por meio de uma interface de potência.

O resistor R_B mais adequado para a operação da interface de potência é

• A.

  2M2

• B.

  220k

• C.

  22k

• D.

  2k2

• E.

  220

Um transformador monofásico 7920/240 V alimenta uma carga que possui tensão nominal de 240 V e absorve 60 kW com fator de potência 0,8. A corrente no primário do transformador é, aproximadamente:

• A.

  3,5 A

• B.

  9,5 A

• C.

  62,5 A

• D.

  161,5 A

• E.

  312,5 A

Um transformador monofásico de 240 kVA, 2400/240 V, 60 Hz, tem impedância de 4%. A corrente eficaz simétrica permanente de curto-circuito no primário quando sofrer um curto-circuito franco no secundário vale, aproximadamente,

• A.

  400 A

• B.

  1000 A

• C.

  2500 A

• D.

  4000 A

• E.

  5000 A

Qual o tempo necessário para que, num curto-circuito, seja atingida a temperatura limite pelos condutores? Dados: condutor PVC/70 de 95mm2, corrente de curto-circuito presumível de 6kA:

• A.

  2,7s

• B.

  3,1s

• C.

  2,8s

• D.

  3,3s

Qual o valor da impedância e da respectiva corrente de um circuito CA que tem os seguintes dados: R=8Ω; L=1H; C=50μF; V=220V; f=60Hz.

• A.

  162Ω e 0,34A

• B.

  324Ω e 0,68A

• C.

  648Ω e 1,34A

• D.

  300Ω e 0,54A

Um transformador abaixador tem a tensão do lado primário de 13,2kV e a corrente I1=2A. Se a tensão no secundário é de 220V, o valor da corrente I2, desprezando as perdas será de:

• A.

  120A

• B.

  80A

• C.

  240A

• D.

  60A

O circuito equivalente de um transformador de 100MVA está mostrado abaixo. O valor da X^_base do lado da alta tensão será de:

• A.

  0,379Ù

• B.

  63,5Ù

• C.

  0,635Ù

• D.

  37,9Ù

Considerando uma carga de 930kW, 380V e FP=0,65, os valores da potência aparente e da corrente após corrigir seu fator de potencia para 0,92 serão respectivamente de:

• A.

  1,5kVA e 2,3kA

• B.

  1,0kVA e 1,5kA

• C.

  1,4kVA e 2,2kA

• D.

  2,1kVA e 3,1kA

O dispositivo destinado a restabelecer as condições de isolação da extremidade de um condutor isolado quando este for conectado a um condutor nu e que tem como finalidade de garantir a deflexão do campo elétrico, obrigando a que os gradientes de tensão radial e longitudinal se mantenham dentro de determinados limites é denominado de:

• A.

  Mufla terminal primária.

• B.

  Chave fusível indicadora unipolar.

• C.

  Pára-raios de distribuição à resistência não linear.

• D.

  Chave seccionadora primária.

Suponha que um transformador trifásico ideal tenha o primário ligado em triângulo e o secundário, em estrela, que as tensões nominais de fase (tensões nas bobinas) no primário e no secundário sejam de 500 V e 100 V, respectivamente, e que uma carga trifásica equilibrada seja conectada aos terminais do secundário e funcione com tensão nominal desse enrolamento, requerendo corrente de linha no primário cuja intensidade seja igual a 10 A. Com base nessas informações, julgue os itens que se seguem.

A tensão de linha no lado em que a carga for ligada será superior a 170 V.

• C. Certo
• E. Errado
