Questões de Engenharia Elétrica do ano 2009

O ensaio do transformador em curtocircuito tem como objetivo determinar

• A.

  as perdas no cobre.

• B.

  as perdas no ferro.

• C.

  a potência reativa.

• D.

  o fator de potência.

• E.

  a relação de espiras.

Considere as situações seguintes:

I. Circuitos elétricos que sirvam a pontos situados em locais contendo banheira ou chuveiro, exceto os circuitos que alimentem aparelhos de iluminação posicionados a uma altura igual ou superior a 2,50 m.

II. Circuitos elétricos que alimentem tomadas de corrente situadas em áreas externas à edificação.

III. Circuitos elétricos de tomadas de corrente situadas em áreas internas que possam vir a alimentar equipamentos no exterior.

IV. Circuitos elétricos de tomadas de corrente de cozinhas, copas-cozinhas, lavanderias, áreas de serviço, garagens e, no geral, a todo local interno molhado em uso normal ou sujeito a lavagens, exceto as tomadas de corrente claramente destinadas a alimentar refrigeradores e congeladores e que não fiquem diretamente acessíveis.

A NBR 5410 recomenda que, qualquer que seja o sistema de aterramento, esses circuitos devem ter proteção complementar contra contatos diretos por

• A.

  fusíveis NEOZED.

• B.

  fusíveis DIAZED.

• C.

  disjuntores termomagnéticos.

• D.

  dispositivos DR de baixa sensibilidade.

• E.

  dispositivos DR de alta sensibilidade.

No circuito abaixo, os capacitores têm carga inicial nula.

A expressão da corrente i(t) é:

• A.

  −80.sen 20t [A]

• B.

  80.sen 20t [A]

• C.

  80.cos 5t [A]

• D.

  −200.sen 5t [A]

• E.

  −20.cos 5t [A]

Tem-se uma fonte de alimentação linear composta por um transformador abaixador de tensão, uma ponte retificadora e um capacitor de filtro C. Ao ligar uma carga resistiva R na saída, obtém-se uma corrente média I e uma tensão média V com um ripple de frequência f e cujo valor pico a pico é no máximo 10% da tensão média na carga. A expressão que corresponde a um valor aproximado do valor pico a pico do ripple é

• A.



• B.



• C.



• D.



• E.



Uma instalação elétrica de 220 V alimenta uma carga indutiva que consome 2 kW e 4 kVAr em série com um capacitor que consome 2 kVAr. O fator de potência total dessa instalação vale

• A.

  0,9

• B.

  0,7

• C.

  0,5

• D.

  0,4

• E.

  0,2

A função de transferência de um sistema de controle é dada por  . Logo, esse sistema possui

• A.

  três polos: 1, 12 e 35.

• B.

  três polos: 0, −5 e −7.

• C.

  dois polos: −2 e −3.

• D.

  três zeros: 0, −5 e −7.

• E.

  dois zeros: 12 e 35.

O circuito abaixo está operando em regime permanente senoidal. O voltímetro indica uma tensão eficaz de 50 V e o amperímetro uma corrente eficaz de 5 A.

Adotando fase inicial nula para a corrente I , a tensão E do gerador vale

• A.



• B.



• C.



• D.



• E.

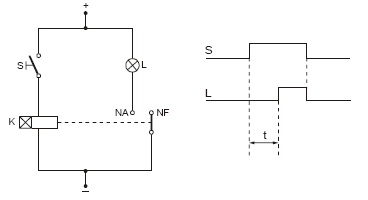

O dispositivo K simbolizado no circuito abaixo tem o seu comportamento representado graficamente.

Trata-se de

• A.

  disjuntor diferencial percentual.

• B.

  disjuntor diferencial residual.

• C.

  minuteria eletrônica.

• D.

  relé com retardo no desligamento.

• E.

  relé com retardo na ligação.

Duas subestações de alta tensão X e Y são interligadas por uma linha de transmissão. Para efeito de análise, cada fase da linha pode ser representada por um modelo elétrico constituído dos parâmetros resistência (R), capacitância (C) e indutância (L) e que se encontra descrito em:

• A.

  R e L em série entre X e Y; C/2 entre X e terra e C/2 entre Y e terra.

• B.

  R e C em série entre X e Y; L/2 entre X e terra e L/2 entre Y e terra.

• C.

  C e L em série entre X e Y; 1/R entre X e terra e 1/R entre Y e terra.

• D.

  R entre X e Y; L entre X e terra e C entre Y e terra.

• E.

  R, C e L em série entre X e Y.

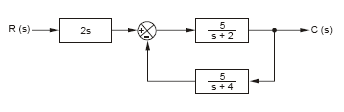

Considere o sistema de controle abaixo.

A função de transferência é dada por:

• A.



• B.



• C.



• D.



• E.
