Questões de Engenharia Elétrica do ano 2009

Tensões e correntes, que apresentam descontinuidades finitas, são representadas pela função

• A.

  Impulso.

• B.

  Exponencial.

• C.

  Senoidal.

• D.

  Rampa.

• E.

  Degrau.

Uma função senoidal apresenta um período de 10 ms. A frequência angular correspondente, em rad/s, é aproximadamente

• A.

  400

• B.

  1000.

• C.

  628

• D.

  1500.

• E.

  2000.

Um transformador monofásico de 10 KVA, 13200 V/220 V, 60 Hz, foi projetado de modo que a força eletromotriz induzida seja 8 volts por espira, tanto no primário quanto no secundário. Considerando o transformador ideal, o número de espiras do enrolamento de alta tensão é

• A.

  1950.

• B.

  2050

• C.

  2460

• D.

  1650.

• E.

  2580

Com relação ao transformador de potência, empregado como abaixador e alimentado pelo primário, indique a afirmação correta.

• A.

  A corrente de excitação é aquela que percorre os terminais de linha do transformador, mantendo-se os terminais do secundário curto-circuitados, quando este opera em condições de tensão e frequência nominais.

• B.

  A regulação representa a variação de tensão no secundário do transformador, desde seu funcionamento em vazio até a operação em plena carga, considerando a tensão primária constante.

• C.

  As perdas em carga se devem às resistências ôhmicas das bobinas do transformador associadas às perdas no núcleo.

• D.



• E.

  O Efeito Ferranti ocorre quando a tensão nos terminais secundários é maior do que quando em vazio, condição que se apresenta quando a carga tem fator de potência indutivo.

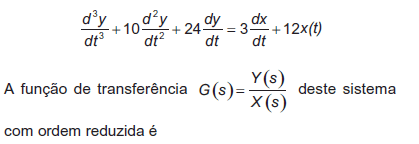

Um sistema, que tem como entrada o sinal x(t) e como saída o sinal y(t), tem sua dinâmica modelada pela equação diferencial linear:

• A.



• B.



• C.



• D.



• E.

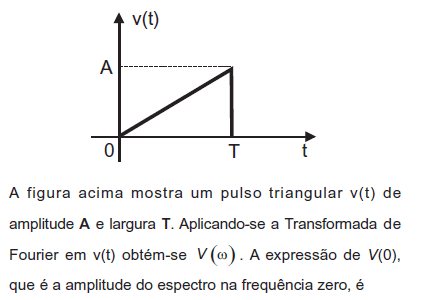

• A.

  A

• B.

  AT

• C.

  AT/2

• D.

  A/T

• E.

  2AT/5

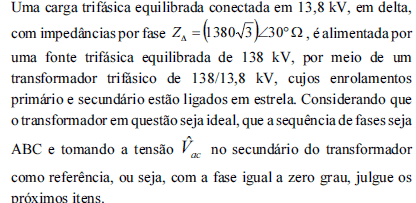

A corrente de linha na fase A do lado secund¨¢rio do transformador ¨¦ igual a 100¡Ï− 60¡ãA

• C. Certo
• E. Errado

A corrente de linha na fase A do lado prim¨¢rio do transformador ¨¦ igual a 1¡Ï0¡ãA

• C. Certo
• E. Errado

A pot¨ºncia ativa fornecida no prim¨¢rio do transformador ¨¦ superior a 210 kW, com fator de pot¨ºncia 0,87 atrasado.

• C. Certo
• E. Errado

• C. Certo
• E. Errado
