Questões de Engenharia Elétrica do ano 2009

Suponha que um técnico em eletricidade precisa medir a intensidade de corrente elétrica alternada (CA) em um circuito que não pode ser desligado, pois o mesmo alimenta um equipamento crítico para o atendimento de determinado serviço. Nessa situação, para efetuar a medição e manter o equipamento funcionando no circuito, o técnico tem que utilizar um

• A.

  amperímetro comum.

• B.

  transformador de corrente.

• C.

  ohmímetro.

• D.

  wattímetro.

• E.

  alicate amperímetro.

Considere que um transformador monofásico ideal tenha 1.000 espiras no enrolamento primário e 250 no secundário. Sabe-se que a tensão nominal eficaz no primário desse transformador é igual a 400 V, e a sua potência nominal é igual a 4 kVA. Nesse caso, a corrente nominal eficaz no enrolamento secundário deste equipamento, em A, é igual a

• A. 10
• B. 20
• C. 30
• D. 40
• E. 50

Acerca de transistores bipolares de porta isolada (IGBTs) para aplicações em eletrônica industrial, assinale a opção correta.

• A.

  Possuem excelente capacidade de bloqueio para tensões inversas, podendo atingir até 1 kV.

• B.

  A operação de um IGBT é bastante similar a de um transistor de unijunção (UJT).

• C.

  O símbolo de um IGBT é idêntico ao de um transistor bipolar.

• D.

  A corrente de coletor no IGBT nunca sofre saturação.

• E.

  Quando a sua corrente é nula, um IGBT considerado ideal pode bloquear tensão positiva ou negativa.

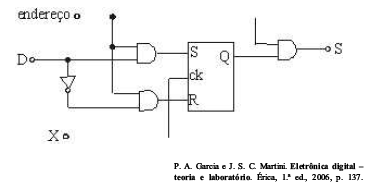

Considerando a figura acima, que mostra o diagrama lógico de uma célula de memória RAM construída a partir de flip-flop, julgue os itens subsequentes.

Esse diagrama lógico refere-se a uma célula de memória RAM estática de 4 bits.

• C. Certo
• E. Errado

Considerando a figura acima, que mostra o diagrama lógico de uma célula de memória RAM construída a partir de flip-flop, julgue os itens subsequentes.

Caso a alimentação do circuito ilustrado pelo diagrama seja desligada, o flip-flop passará a um estado imprevisível, perdendo o estado atual.

• C. Certo
• E. Errado

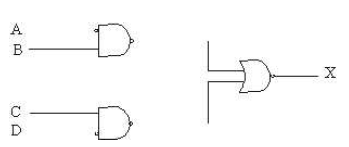

A expressão característica na saída do circuito lógico mostrado na figura acima é

• C. Certo
• E. Errado

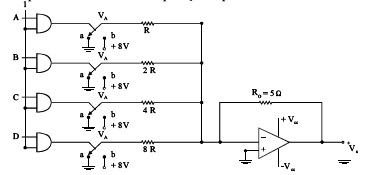

No conversor digital-analógico com chave seletora mostrado na figura abaixo, A, B, C e D são variáveis lógicas do código BCD 8421 e o amplificador operacional funciona na região linear. Quando a saída de uma porta lógica passar do nível zero para 1, a respectiva chave muda da posição a para b.

Considerando essas informações e que as variáveis ABCD, juntas nessa sequência, assumem o valor digital 0110, e que R₀ = R, é correto afirmar que a tensão V s na saída do conversor, em volts, é igual

• A.

  -2

• B.

  -4

• C.

  -6

• D.

  -8

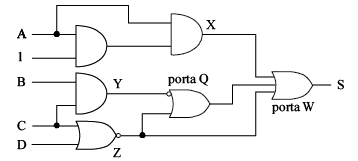

Considerando o circuito lógico acima ilustrado, julgue os itens que se seguem.

I A variável X é igual a A.

II A variável Y não é igual à variável Z.

III A variável de saída S é independente da variável de entrada B.

IV A retirada da entrada Z para a porta lógica W não altera a variável de saída S.

A quantidade de itens certos é igual a

• A.

  1

• B.

  2

• C.

  3

• D.

  4

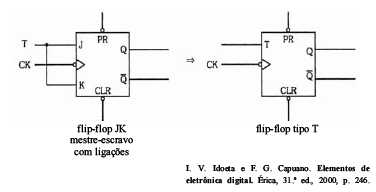

Considerando o flip-flop tipo T mostrado na figura acima, o qual é obtido a partir de um flip-flop JK mestre-escravo com as entradas J e K colocadas em curto-circuito, assinale a opção correta.

• A. Caso J e K assumam as posições 1 e zero, respectivamente, a entrada T não é possível.
• B. A entrada CK não tem nenhuma função no flip-flop tipo T, mas é essencial para o funcionamento adequado do flip-flop JK mestre-escravo.
• C. Quando tanto J quanto K assumem a posição zero, nenhuma saída pode ser observada em Q.
• D. O flip-flop do tipo T é amplamente encontrado na saída de circuitos integrados comerciais, por ser muito utilizado como célula de contadores assíncronos.

A operação em hexadecimal (3B + 87) resulta no valor binário

• A.

  10100010

• B.

  11000111

• C.

  11000010

• D.

  11010000

• E.

  10011010
