Questões de Engenharia Elétrica do ano 2009

Um microcontrolador tem memória de programa de 8 bits de dados e 13 bits de endereço. Portanto, trata-se de uma memória com capacidade de, em kbytes,

• A.

  16

• B.

  8

• C.

  4

• D.

  2

• E.

  1

A expressão lógica  encontra-se simplificada em

• A.
• B.



• C.



• D.



• E.



Nos microcontroladores da família 8051, o desvio imediato do processamento para um endereço específico da memória de programa, onde se encontra uma determinada sub-rotina, pode ser obtido via hardware por meio

• A.

  do ativamento da entrada reset.

• B.

  da habilitação da entrada ALE (address latch enable).

• C.

  do pedido de interrupção.

• D.

  do bloqueio dos pinos XTAL1 e XTAL2.

• E.

  da desativação da entrada de clock.

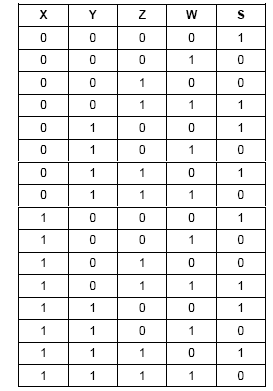

A expressão booleana da saída S, de acordo com a tabela- verdade abaixo é:

• A.



• B.



• C.



• D.



• E.



A figura abaixo corresponde à implementação em linguagem LADDER da função lógica.

• A.



• B.



• C.



• D.

  .

• E.



Acerca de linguagens utilizadas para programação de CLP, julgue os itens seguintes.

A partir da linguagem de diagramas sequenciais, é possível representar as etapas do programa, graficamente, em sequência. Essa é uma linguagem gráfica que se originou das conhecidas redes de Petri.

• C. Certo
• E. Errado

Acerca de linguagens utilizadas para programação de CLP, julgue os itens seguintes.

A linguagem de listas de instruções — Instruction List (IL) — assemelha-se à linguagem Ladder na maneira como os códigos são escritos.

• C. Certo
• E. Errado

Acerca de linguagens utilizadas para programação de CLP, julgue os itens seguintes.

A linguagem Ladder originou-se dos diagramas elétricos em Ladder, cujo princípio provém da lógica de relés e contatos. Nessa linguagem, as sequências de causa e efeito orientam-se da esquerda para a direita e de cima para baixo.

• C. Certo
• E. Errado

Ao se trabalhar com sistemas automatizados que envolvem certa complexidade, surge a necessidade de se criar uma interface de modo a facilitar o trabalho da equipe responsável pela operação do sistema. Por exemplo, nos trabalhos de implantação e testes, é bastante complicado avaliar o que está ocorrendo a partir da análise do funcionamento da planta, diretamente pelo programa do CLP. Considerando esses aspectos, julgue os itens subsequentes.

O objetivo de um sistema supervisório ou interface homemmáquina (IHM) é permitir a supervisão e, algumas vezes, o comando de determinados pontos da planta automatizada.

• C. Certo
• E. Errado

Ao se trabalhar com sistemas automatizados que envolvem certa complexidade, surge a necessidade de se criar uma interface de modo a facilitar o trabalho da equipe responsável pela operação do sistema. Por exemplo, nos trabalhos de implantação e testes, é bastante complicado avaliar o que está ocorrendo a partir da análise do funcionamento da planta, diretamente pelo programa do CLP. Considerando esses aspectos, julgue os itens subsequentes.

O CLP envia sinais para o sistema supervisório por meio de tags.

• C. Certo
• E. Errado
