Questões de Engenharia Elétrica do ano 2009

As luminárias são classificadas quanto à direção do fluxo luminoso. A classe indireta é caracterizada por

• A.

  fluxo luminoso dirigido diretamente ao plano de trabalho.

• B.

  parte do fluxo luminoso chega ao plano de trabalho diretamente dirigido, enquanto a outra parte atinge o mesmo plano por reflexão.

• C.

  parte do fluxo luminoso chega ao plano de trabalho por efeito indireto, enquanto a outra parte é dirigida diretamente ao mesmo.

• D.

  fluxo luminoso apresenta praticamente a mesma intensidade em todas as direções.

• E.

  fluxo luminoso dirigido diretamente em oposição ao plano de trabalho.

Em diversas situações, é conveniente que luminárias de iluminação pública, de pátios industriais, de avisos de perigo etc. sejam comandadas automaticamente, ligando ao anoitecer (ou quando escurecer) e desligando quando amanhecer (ou quando estiver claro). O dispositivo apropriado para realizar os procedimentos de ligar/desligar automaticamente as luminárias em função da claridade é o(a)

• A.

  reator eletrônico.

• B.

  termostato.

• C.

  relé de tempo.

• D.

  célula fotoelétrica.

• E.

  relé térmico.

Um dispositivo apropriado para se comandar, a partir de um único ponto, várias lâmpadas, as quais encontram-se situadas em locais diferentes, é o(a)

• A.

  relé de partida.

• B.

  master switch (chave-mestra).

• C. pressostato.
• D.

  cigarra.

• E.

  minuteria.

Os reatores são utilizados em lâmpadas de descarga (exceto luz mista) com o objetivo de proporcionar as condições de ignição e de maneira a controlar ou estabilizar a corrente do circuito da(s) lâmpada(s). Reatores podem ser do tipo eletrônico ou do tipo eletromagnético. A respeito desses dois tipos de reatores, assinale a opção correta.

• A.

  Reatores do tipo eletromagnético são inadequados para lâmpadas de alta pressão, tais como vapor de mercúrio, vapor de sódio etc.

• B.

  Reatores do tipo eletromagnético são utilizados somente para circuitos de partida rápida de lâmpadas.

• C.

  Um reator eletrônico, em geral, apresenta peso maior que um reator eletromagnético com as mesmas grandezas elétricas.

• D.

  Considere que um mesmo conjunto de lâmpadas é controlado tanto por reatores eletromagnéticos quanto por reatores eletrônicos. Nesse caso, as lâmpadas controladas pelos reatores eletromagnéticos têm vida média de até 50% superior às controladas por reatores eletrônicos.

• E.

  Para um mesmo tipo de lâmpada, os reatores eletrônicos, em função de operar em alta frequência, são mais eficientes que os reatores eletromagnéticos.

Os dados nominais referentes à potência e fluxo luminoso de cinco lâmpadas são mostrados na tabela a seguir.



As duas lâmpadas que apresentam as maiores eficiências luminosas, em lm/W, são

• A.

  I e IV.

• B.

  I e V.

• C.

  II e III.

• D.

  II e IV.

• E.

  III e V.

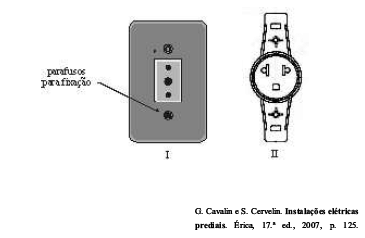

Considerando as figuras I e II acima, que mostram tipos diferentes de tomadas de força utilizadas em instalações elétricas de baixa tensão, julgue os itens a seguir.

Na tomada da figura I, o fio de proteção deve ser conectado ao pino central, enquanto os condutores de fase e de neutro devem ser conectados nos pinos superior e inferior, sendo indiferente em qual desses pinos o fio fase será conectado.

• C. Certo
• E. Errado

Considerando as figuras I e II acima, que mostram tipos diferentes de tomadas de força utilizadas em instalações elétricas de baixa tensão, julgue os itens a seguir.

Para a tomada da figura II, denominada 2P+T universal, são claramente definidas as posições dos condutores de proteção, de neutro e de fase.

• C. Certo
• E. Errado

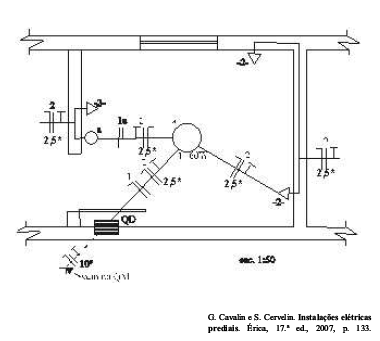

Considerando a figura acima, que mostra parte de uma instalação elétrica predial, para a qual alguns componentes estão instalados e divididos em dois circuitos, julgue os próximos itens.

O ponto de luz no teto, que pertence ao circuito 1, é comandado por interruptor de tecla simples

• C. Certo
• E. Errado

Considerando a figura acima, que mostra parte de uma instalação elétrica predial, para a qual alguns componentes estão instalados e divididos em dois circuitos, julgue os próximos itens.

Na instalação mostrada, todos os eletrodutos são embutidos na parede, inclusive o que chega ao QD.

• C. Certo
• E. Errado

Considerando a figura acima, que mostra parte de uma instalação elétrica predial, para a qual alguns componentes estão instalados e divididos em dois circuitos, julgue os próximos itens.

Somente uma das tomadas da instalação mostrada pertence ao circuito 1.

• C. Certo
• E. Errado
