Questões de Engenharia Elétrica do ano 2009

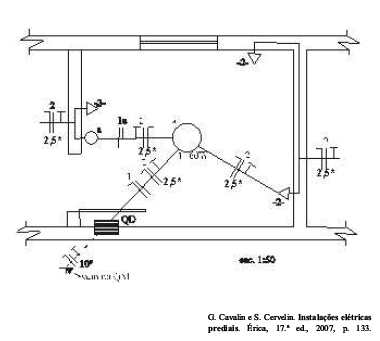

Considerando a figura acima, que mostra parte de uma instalação elétrica predial, para a qual alguns componentes estão instalados e divididos em dois circuitos, julgue os próximos itens.

Nessa instalação, o ponto de luz é atendido com condutor cuja seção é de 2,5 mm².

• C. Certo
• E. Errado

A corrente residual diferencial-residual, em mA, nominal de atuação do disjuntor DR é igual a

• A.

  15

• B.

  25

• C.

  30

• D.

  80

A respeito das características dos condutores provenientes do QM para alimentar o QD, julgue os itens a seguir.

I Ao QD, provenientes do QM, chegam três condutores de fase, um condutor neutro e um condutor de proteção (terra).

II Os condutores de fase e neutro apresentam seção igual a 25 mm 2 .

III A tensão de isolação dos condutores é igual a 380 V.

IV Os condutores chegam ao QD dentro de eletrodutos de PVC.

A quantidade de itens certos é igual a

• A.

  1

• B.

  2

• C.

  3

• D.

  4

A respeito da instalação elétrica mostrada, julgue os itens que se seguem.

I O eletroduto com os condutores que saem do QM para o QD é instalado pelo piso.

II A instalação elétrica é suprida por meio de duas fases, um neutro, e um fio terra.

III Há somente uma tomada média na instalação.

IV Há um interruptor de três teclas simples na instalação.

Estão certos apenas os itens

• A.

  I e II.

• B.

  I e III.

• C.

  II e IV.

• D.

  III e IV.

A respeito dos circuitos de tomada nessa instalação elétrica, assinale a opção correta.

• A.

  O fio terra não está conectado a nenhuma das tomadas no circuito 2.

• B.

  As tomadas do circuito 3 funcionam com tensão nominal fase-fase, apesar de a instalação ser suprida em tensão nominal fase-neutro igual a 127 V.

• C.

  Nas tomadas do circuito 2, a seção dos condutores é igual a 1,5 mm ² .

• D.

  As tomadas do circuito 3 utilizam o mesmo eletroduto que atende o interruptor sinalizado por d, utilizado para comandar a lâmpada no teto e que também é sinalizada por d.

A respeito do circuito de iluminação nessa instalação elétrica, assinale a opção correta

• A.

  O interruptor c comanda uma lâmpada fluorescente de 60 W.

• B.

  Os pontos de luz a e b são comandados por um interruptor three-way (paralelo).

• C.

  O circuito de iluminação nessa instalação utiliza o fio terra como neutro.

• D.

  O circuito utilizado para iluminação é somente o de número 1.

Instruções: Utilize as seguintes informações para responder às questões de números 22 e 23:

O diagrama unifilar abaixo corresponde a um circuito de comando de duas lâmpadas incandescentes em paralelo, controladas por dois interruptores paralelos instalados em locais distintos do ambiente, e um circuito de duas tomadas de 127 V, instaladas em pontos distintos do mesmo ambiente.

O eletroduto X está representado corretamente em

• A.



• B.



• C.



• D.



• E.



Instruções: Utilize as seguintes informações para responder às questões de números 22 e 23:

O diagrama unifilar abaixo corresponde a um circuito de comando de duas lâmpadas incandescentes em paralelo, controladas por dois interruptores paralelos instalados em locais distintos do ambiente, e um circuito de duas tomadas de 127 V, instaladas em pontos distintos do mesmo ambiente.

Considere as tabelas abaixo:

Se o eletroduto Y possuir apenas os condutores indicados no diagrama unifilar, ele deve ter diâmetro de

• A.

  1 . 1/2"

• B.

  1 . 1/4"

• C.

  1"

• D.

  3/4"

• E.

  1/2"

Um sistema possui um esquema de aterramento com um ponto da alimentação diretamente aterrado, estando as massas da instalação ligadas a eletrodos de aterramento eletricamente distintos do eletrodo de aterramento da alimentação. Trata-se de um esquema de aterramento tipo

• A.

  I T

• B.

  T T

• C.

  T N - S

• D.

  T N - C

• E.

  T N - C - S

Considere a tabela abaixo:

Uma instalação elétrica monofásica de 120 V, com carga de 4,8 kW e fator de potência 0,85, necessita, apenas pela capacidade de condução de corrente e de acordo com a tabela, condutores com seção mínima de, em mm²,

• A.

  6

• B.

  10

• C.

  16

• D.

  25

• E.

  35
