Questões de Engenharia Elétrica do ano 2009

De acordo com a NBR 5410, as dimensões internas dos eletrodutos e respectivos acessórios de ligação devem permitir instalar e retirar facilmente os condutores ou cabos após a instalação dos eletrodutos e acessórios. Para isso, é necessário que a taxa máxima de ocupação em relação à área da seção transversal dos eletrodutos NÃO seja superior a:

• A.



• B.



• C.



• D.



• E.



O diagrama unifilar abaixo corresponde à instalação elétrica de duas lâmpadas incandescentes em paralelo comandadas por dois interruptores localizados em pontos distintos do ambiente, uma tomada de uso geral de 127 V e outra de uso específico de 220 V.

Para completar o diagrama, o eletroduto X deve ser representado por

• A.



• B.



• C.



• D.



• E.

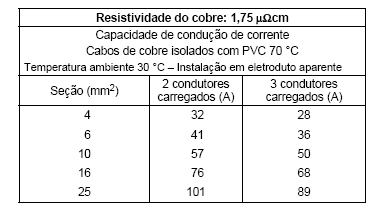

Analise o quadro abaixo.

Uma instalação elétrica monofásica de 127 V com carga de 7,2 kW e fator de potência 0,8 necessita, apenas pela capacidade de condução de corrente, de condutores com seção mínima de

• A.

  4 mm²

• B.

  6 mm²

• C.

  10 mm²

• D.

  16 mm²

• E.

  25 mm²

A potência nominal mínima de um transformador para que alimente uma instalação com potência instalada de 240 kW, fator de potência 0,9 e fator de demanda 0,8 e possua reserva de carga de 25% é, aproximadamente, de:

• A.

  265 kVA

• B.

  285 kVA

• C.

  305 kVA

• D.

  325 kVA

• E.

  345 kVA

A corrente no primário de um transformador trifásico de 500 kVA, 13800/380 V, 60 Hz, que alimenta uma instalação que carrega o transformador com 60% de sua capacidade, é, aproximadamente:

• A.

  8,5 A

• B.

  10,5 A

• C.

  12,5 A

• D.

  14,5 A

• E.

  16,5 A

Após a leitura dos itens a seguir, identifique a afirmação correta relacionada às condições para estabelecer a quantidade mínima de tomadas de uso geral:

I. Para cômodos ou dependências com área igual ou inferior a 6m2 recomenda-se no mínimo uma tomada.

II. Para cozinhas, copas ou copa-cozinhas, recomenda-se no mínimo uma tomada para cada 5m ou fração de perímetro, espaçadas tão uniformemente quanto possível.

III. Para cômodos ou dependências com área maior a 6m2 recomenda-se uma tomada para cada 3,5m ou fração de perímetro independente da área.

IV. Para banheiros recomenda-se no mínimo uma tomada junto ao lavatório com distância mínima de 60cm do limite do boxe.

A seqüência CORRETA é:

• A.

  Apenas as assertivas I, III e IV estão corretas.

• B.

  Apenas as assertivas II e IV estão corretas.

• C.

  Apenas as assertivas I e IV estão corretas.

• D.

  Apenas as assertivas I, II e III estão corretas.

Nos condutores (fios e cabos), uma das características é a sua seção nominal, que é dada em mm². A respeito dessa grandeza, julgue os itens subsequentes.

Um condutor rígido é formado por um único fio sólido, sendo sua fabricação limitada a seções menores ou iguais a 6 mm ² .

• C. Certo
• E. Errado

Nos condutores (fios e cabos), uma das características é a sua seção nominal, que é dada em mm². A respeito dessa grandeza, julgue os itens subsequentes.

Cabos com seções de até 10 mm ² são denominados comercialmente condutores flexíveis.

• C. Certo
• E. Errado

Nos condutores (fios e cabos), uma das características é a sua seção nominal, que é dada em mm². A respeito dessa grandeza, julgue os itens subsequentes.

O cabo redondo normal, também denominado condutor de formação concêntrica ou de formação regular, é apropriado para instalações elétricas industriais e prediais que requeiram seções acima de 4 mm ² .

• C. Certo
• E. Errado

Em uma instalação elétrica de baixa tensão, há diversas maneiras de se definir como os condutores serão instalados. Considerando as formas de instalação dos condutores, julgue os itens seguintes.

Em um conjunto de condutores que forme um circuito alimentador de uma carga com fator de potência indutivo, dependendo da maneira de se instalar esses condutores (em eletrodutos embutidos ou aparentes, em canaletas ou bandejas, diretamente enterrados ou ao ar livre), a queda de tensão nos condutores será nula.

• C. Certo
• E. Errado
