Questões de Engenharia Elétrica do ano 2009

Com o desenvolvimento econômico, de um modo geral, vários projetos industriais têm surgido. Como consequência, os fornos elétricos têm contribuído consideravelmente para incrementar a carga do sistema elétrico, podendo, em certos casos, provocar oscilações de tensão. Acerca desse assunto, julgue os itens seguintes.

Os fornos a arco são amplamente empregados nas instalações industriais destinadas à fusão de ferro e aço.

• C. Certo
• E. Errado

Com relação a transformadores de força, julgue os itens seguintes.

Um transformador de força isolado a seco é inadequado para uso em instalações de prédios de habitação ou em locais onde há alto risco para a vida das pessoas, pois pode causar incêndios como consequência do material isolante utilizado, em geral, papel.

• C. Certo
• E. Errado

Com relação a transformadores de força, julgue os itens seguintes.

Como já possuem um tanque para abrigar o óleo e os enrolamentos, os transformadores de força isolados a óleo mineral não precisam de carcaça, ao contrário dos transformadores isolados a seco.

• C. Certo
• E. Errado

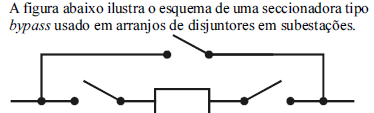

Em arranjo de subestação do tipo barra simples, dependendo da necessidade, pode ser adotada para um disjuntor (ou mesmo para todos) uma configuração de seccionadora tipo bypass. A respeito desse assunto, julgue os itens subsequentes.

• C. Certo
• E. Errado

Em arranjo de subestação do tipo barra simples, dependendo da necessidade, pode ser adotada para um disjuntor (ou mesmo para todos) uma configuração de seccionadora tipo bypass. A respeito desse assunto, julgue os itens subsequentes.

Em uma subestação com arranjo barra simples, é inadequado realizar a proteção do barramento por meio de relé de frequência.

• C. Certo
• E. Errado

Com referência a subestações modulares metálicas usadas no atendimento a demandas de energia elétrica na indústria, julgue os itens que se seguem.

Também conhecida como subestação em invólucro metálico, a subestação modular é adequada para espaço disponível relativamente reduzido.

• C. Certo
• E. Errado

Com referência a subestações modulares metálicas usadas no atendimento a demandas de energia elétrica na indústria, julgue os itens que se seguem.

Uma subestação modular é construída somente para uso interno. Ou seja, não funciona ao tempo, como outras subestações convencionais, em razão de precisar ser abrigada e protegida contra intempéries.

• C. Certo
• E. Errado

Acerca de subestações de instalação interior em alvenaria, julgue os próximos itens.

Chaves seccionadoras, fusíveis ou disjuntores, com a finalidade de proteção geral e seccionamento da instalação, são equipamentos que podem ser encontrados no denominado posto de proteção primária da subestação.

• C. Certo
• E. Errado

Acerca de subestações de instalação interior em alvenaria, julgue os próximos itens.

Esse tipo de subestação, em alvenaria, é o mais comum no setor industrial, sendo de montagem e manutenção relativamente fácil.

• C. Certo
• E. Errado

A figura acima ilustra o arranjo de subestação na forma de um esquema em diagrama unifilar.

Acerca do tipo de arranjo apresentado e de manutenção na subestação, julgue os itens a seguir.

O esquema mostra um arranjo conhecido como barra em anel seccionada.

• C. Certo
• E. Errado
