Questões de Engenharia Elétrica do ano 2009

A figura acima ilustra o arranjo de subestação na forma de um esquema em diagrama unifilar.

Acerca do tipo de arranjo apresentado e de manutenção na subestação, julgue os itens a seguir.

Havendo necessidade de realizar manutenção na barra da subestação, todos os disjuntores mostrados no esquema unifilar terão que ser desligados (desenergizados).

• C. Certo
• E. Errado

A figura acima ilustra o arranjo de subestação na forma de um esquema em diagrama unifilar.

Acerca do tipo de arranjo apresentado e de manutenção na subestação, julgue os itens a seguir.

Se for necessário efetuar manutenção somente no disjuntor 2 do arranjo, então os dois primeiros procedimentos são: desligar o respectivo disjuntor e, em seguida, abrir as seccionadoras que os conecta ao barramento e à linha 2.

• C. Certo
• E. Errado

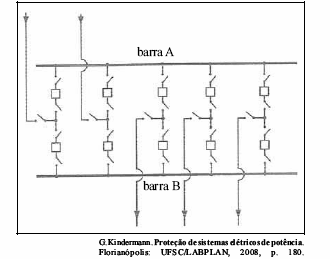

Na figura acima, que ilustra a configuração de barra típica de uma subestação de um sistema elétrico de potência, o arranjo mostrado é conhecido como

• A.

  disjuntor e meio.

• B.

  barra dupla e disjuntor duplo.

• C.

  disjuntor e um terço.

• D.

  barra dupla e cinco chaves.

Uma subestação abaixadora do tipo abrigada foi construída em determinado local para suprimento de consumidores que utilizam o sistema de baixa tensão de um prédio. O projeto e a obra atendem aos requisitos exigidos para abastecimento pela concessionária de energia local. Acerca da situação hipotética acima, julgue os itens a seguir.

I. As concessionárias de energia elétrica fixam um limite de carga para o suprimento de consumidores em baixa tensão.

II. Uma subestação abaixadora do tipo abrigada não pode ser construída no subsolo de um prédio.

III. O ramal aéreo da ligação em alta tensão projetado para atender à subestação não poderá passar por terreno de terceiros.

IV. Para o projeto dessa subestação, é desnecessário saber se o tipo de prédio atendido é residencial, comercial ou industrial.

A quantidade de itens certos é igual a

• A.

  1

• B.

  2

• C.

  3

• D.

  4

Um alternador trifásico, conectado em estrela, 300 KVA, tensão de linha 1732 V, possui uma reatância de armadura síncrona de 10 ohms por fase e resistência de armadura desprezível por fase. A tensão de fase gerada aproximada, a plena carga, para uma carga de fator de potência unitário é

• A.

  865 V

• B.

  1730 V

• C.

  1414 V

• D.

  1900 V

• E.

  2200 V

Numa subestação predial de média tensão, os páraraios de linha devem ser instalados no seguinte local:

• A.

  na saída dos transformadores;

• B.

  na proteção do alimentador secundário;

• C.

  no quadro geral de entrada do prédio;

• D.

  na medição de energia consumida;

• E.

  na entrega, em média tensão.

No planejamento da manutenção de equipamentos, uma prática utilizada na manutenção preditiva refere-se ao (à):

• A.

  monitoramento do desgaste de rolamentos por medições de vibrações;

• B.

  substituição de selos mecânicos em bombas de fluxo, a partir do momento em que apresentarem vazamentos acentuados;

• C.

  troca do óleo lubrificante de um redutor em intervalos predeterminados;

• D.

  troca do filtro de ar de um compressor quando foi observado que ele já estava rompido;

• E. substituição de rolamentos em intervalos previamente definidos.

Para permitir manobras de circuitos elétricos, sem carga, o dispositivo mecânico utilizado em subestações prediais, que isola equipamentos em geral, é denominado:

• A.

  seccionador;

• B.

  disjuntor;

• C.

  interruptor;

• D.

  isolador;

• E.

  chave fusível.

Suponha que uma equipe de engenheiros eletricistas tenha sido encarregada de realizar o estudo de revisão da coordenação e seletividade dos dispositivos de proteção utilizados nas instalações elétricas de uma indústria têxtil. Para tanto, foi necessário fazer o levantamento dos níveis de curtos-circuitos dentro da instalação, de modo que foi solicitado da concessionária de distribuição de energia a informação da potência de curto-circuito na barra de 69 kV da subestação de energia de entrada da indústria. Os valores informados das potências de curto-circuito trifásico e monofásico foram, respectivamente, iguais a 346 MVA e 173 MVA. Considerando que a base de potência adotada tenha sido 100 MVA, julgue os seguintes itens.

O módulo da corrente de curto-circuito trifásica na barra de 69 kV da subestação é inferior a 3,0 kA.

• C. Certo
• E. Errado

Suponha que uma equipe de engenheiros eletricistas tenha sido encarregada de realizar o estudo de revisão da coordenação e seletividade dos dispositivos de proteção utilizados nas instalações elétricas de uma indústria têxtil. Para tanto, foi necessário fazer o levantamento dos níveis de curtos-circuitos dentro da instalação, de modo que foi solicitado da concessionária de distribuição de energia a informação da potência de curto-circuito na barra de 69 kV da subestação de energia de entrada da indústria. Os valores informados das potências de curto-circuito trifásico e monofásico foram, respectivamente, iguais a 346 MVA e 173 MVA. Considerando que a base de potência adotada tenha sido 100 MVA, julgue os seguintes itens.

O módulo da corrente de curto-circuito monofásica na barra de 69 kV da subestação é aproximadamente igual a 2,5 kA.

• C. Certo
• E. Errado
