Questões de Engenharia Elétrica do ano 2009

Retificadores, baterias e nobreaks são partes essenciais para a confiabilidade das redes de computadores. Com relação a essas tecnologias, julgue os itens que se seguem.

No nobreak do tipo on-line, há sempre dupla conversão de energia: conversão de tensão alternada da rede de alimentação para tensão contínua (passando pela bateria) e conversão de tensão contínua para alternada. Esta última conversão serve de alimentação para o equipamento protegido.

• C. Certo
• E. Errado

A respeito dos termos usualmente empregados, dos padrões e dos procedimentos que devem ser seguidos pelo projetista, na elaboração de um projeto de tubulações para cabos e fios telefônicos destinado a serviços de telecomunicações em edifícios, julgue os itens a seguir.

Tubulação primária e tubulação de entrada referem-se a um mesmo tipo de tubulação, a qual, necessariamente, deve ser conectada a uma tubulação secundária.

• C. Certo
• E. Errado

A respeito dos termos usualmente empregados, dos padrões e dos procedimentos que devem ser seguidos pelo projetista, na elaboração de um projeto de tubulações para cabos e fios telefônicos destinado a serviços de telecomunicações em edifícios, julgue os itens a seguir.

Um critério a ser considerado no dimensionamento de tubulações telefônicas é o número de pontos telefônicos previstos para o edifício.

• C. Certo
• E. Errado

A respeito dos termos usualmente empregados, dos padrões e dos procedimentos que devem ser seguidos pelo projetista, na elaboração de um projeto de tubulações para cabos e fios telefônicos destinado a serviços de telecomunicações em edifícios, julgue os itens a seguir.

Se o cabo de entrada do edifício for subterrâneo, a tubulação de entrada não poderá ter mais que um duto. Nesse caso, deve-se dimensionar um duto que comporte adequadamente a fiação necessária para atender todo o edifício prevendo reserva para expansões futuras.

• C. Certo
• E. Errado

Parte de um circuito elétrico linear, invariante no tempo, e em corrente alternada, foi reduzido utilizando-se o teorema de Thévenin. Igualmente, a referida redução poderia ter sido obtida por meio do teorema de Norton, sem perda de generalidade. A respeito desses teoremas, assinale a opção correta.

• A.

  O circuito equivalente obtido de acordo com o teorema de Thévenin é formado por uma impedância equivalente que deve ser ligada em paralelo com uma fonte equivalente independente de tensão.

• B.

  A impedância que é utilizada no circuito equivalente de Norton é a mesma que faria parte do circuito equivalente de Thévenin.

• C.

  No circuito equivalente de Norton, a fonte utilizada é de tensão.

• D.

  Os teoremas de Thévenin e de Norton não se aplicam a circuitos lineares que contenham fontes controladas de tensão e(ou) de corrente.

O circuito equivalente de Thévenin é representado por uma fonte de tensão contínua de 50 V em série com um resistor de 100 ohms. O valor da fonte de corrente, no respectivo circuito equivalente de Norton, é

• A.

  0,25 A.

• B.

  0,50 A.

• C.

  0,75 A.

• D.

  1,00 A.

• E.

  1,50 A.

Procedimentos de automação industrial podem ser utilizados em edifícios inteligentes, como, por exemplo, na detecção automática de incêndios, por meio da localização do foco e transmissão de sinais para uma central de controle. A respeito desse assunto, assinale a opção correta.

• A.

  Detectores de fumaça por ionização possuem baixa sensibilidade à fumaça. Por isso, são incapazes de sinalizar previamente uma erupção de fogo.

• B.

  Entre os detectores de fumaça, os únicos incapazes de emitir alarme são os do tipo termovelocimétricos.

• C.

  Para condições ambientais que não permitem a utilização de detectores mais sensíveis, podem ser usados detectores térmicos como o XP95.

• D.

  Um detector de fumaça por ionização com elevada eficiência protege, em média, uma área de 1 m ² a 2 m ² .

A respeito de sistemas de automação predial, assinale a opção correta.

• A.

  Em um sistema dessa natureza, é possível supervisionar equipamentos, podendo ser enviadas informações de estados e ocorrências, para monitor ou impressora.

• B.

  Nesse sistema, todos os comandos são automatizados, não havendo qualquer tipo de controle manual.

• C.

  Nesse tipo de sistema, é proibido o uso de alarmes sonoros.

• D.

  Os aplicativos relativos ao sistema de automação predial são feitos apenas em linguagem de baixo nível, a fim de tornar a programação mais ágil.

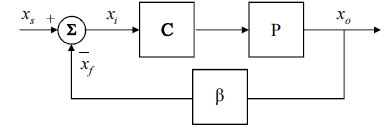

Considerando a figura acima, que ilustra um diagrama de fluxo de sinal representando a estrutura geral de um sistema de controle realimentado, julgue os itens seguintes.

Se o diagrama mostrado representa um amplificador eletrônico realimentado, a variável x₀ pode ser, nesse caso, um sinal de tensão ou de corrente.

• C. Certo
• E. Errado

Considerando a figura acima, que ilustra um diagrama de fluxo de sinal representando a estrutura geral de um sistema de controle realimentado, julgue os itens seguintes.

• C. Certo
• E. Errado
