Questões de Engenharia Elétrica do ano 2010

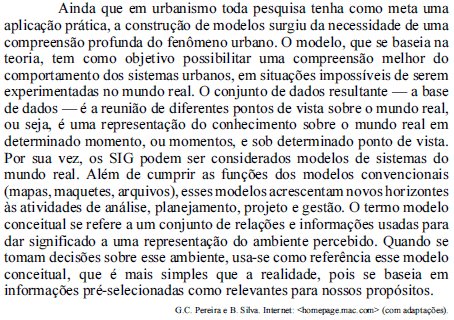

Tendo o texto acima como referência inicial, assinale a opção correta.

• A.

  O uso de um modelo tem a vantagem de permitir testar e avaliar um sistema em situações que, devido a razões técnicas, econômicas ou políticas, não é passível de ser experimentado ou construído no mundo real.

• B.

  Ao considerar os palpites de diversas pessoas sobre uma mesma situação, o modelo tende a distorcer a realidade.

• C.

  Ao desconsiderar alguns tipos de dados, os modelos conduzem a uma simplificação e, portanto, a propostas desconectadas com as demandas reais.

• D.

  Além dos mapas, maquetes e informações cadastrais, o SIG dá novos significados à realidade, diferentes daqueles percebidos no ambiente.

• E.

  O modelo está fundamentado na teoria; portanto, não serve como base para o urbanismo, que tem como meta uma aplicação prática.

Ao se considerar o fator climatização a ser implementado em um edifício, duas opções foram apresentadas: sistema central de água gelada com HCFC22, usando fan-coils e dutos com volume de ar variável; e sistema multi-split VRF. Em relação a essas opções tecnológicas, assinale a opção correta.

• A.

  O sistema VRF (vazão de refrigerante fixa) permite reduzir o custo inicial, já que não há necessidade de módulos eletrônicos de controle de capacidade, que são muito caros.

• B.

  Entre as duas opções, o sistema multi-split VRF tem menor custo inicial porque dispensa o uso de dutos e de salas de máquinas.

• C.

  Ao contrário do sistema central de água gelada, um sistema VRF utiliza gases ecológicos em quantidades bem menores, permitindo, dessa forma, redução dos custos devido ao refrigerante, além de causarem menor impacto ambiental em termos de emissões de gases de efeito estufa.

• D.

  Um sistema VRF dispensa totalmente o uso de dutos, o que reflete em uma grande redução nos custos iniciais e operacionais na implantação desse sistema.

• E.

  Em momentos de baixa demanda (baixa carga térmica), o sistema VRF deve operar com velocidades artificialmente mais elevadas, a fim de garantir o retorno de óleo ao compressor.

Com relação a grandezas e unidades elétricas, assinale a opção correta.

• A.

  No sistema MKS, a energia elétrica é expressa em joules e corresponde ao produto da tensão, em volts, pela corrente, em amperes.

• B.

  A unidade de resistividade de um condutor elétrico é ohm por metro.

• C.

  Em um sistema de corrente contínua, a potência ativa é sempre igual à potência reativa.

• D.

  Em um medidor de consumo residencial, a energia elétrica é registrada, normalmente, em quilowatt por hora.

• E.

  Em um sistema trifásico equilibrado, a tensão de linha é maior que a tensão fase-neutro, ambas expressas em volts.

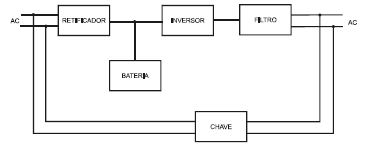

Considerando a figura acima, que ilustra o diagrama em blocos simplificado de um no-break, assinale a opção correta.

• A.

  Para fazer o chaveamento e a manobra do no-break através do circuito inversor, em caso de falha da rede elétrica, é obrigatório o uso de contatores.

• B.

  O uso de no-breaks auxilia na redução das frequências harmônicas presentes na instalação elétrica.

• C.

  Na configuração de alimentação do inversor pelo banco de baterias, o retificador converte a tensão trifásica da rede elétrica em tensão contínua estabilizada, a qual alimenta o inversor, que, por sua vez, reconverte essa tensão contínua em uma nova tensão alternada estabilizada, para a alimentação ininterrupta dos circuitos.

• D.

  O banco de baterias deve ser conectado em série com o circuito retificador para que, em caso de falha da rede elétrica, seja possível alimentar o inversor.

• E.

  Quando recebe carga elétrica com menos corrente ou durante um período de tempo inferior ao recomendado, uma bateria estacionária, de níquel-cádmio, tem a sua capacidade de aceite de carga reduzida, caracterizando o denominado efeito memória.

Considere que se deseje especificar um transformador trifásico de força que será instalado em local que requeira um equipamento que não apresente risco de explodir, em função do tipo de atividade desenvolvida na área próxima ao equipamento. A respeito da especificação de um transformador que atenda essa necessidade, julgue os itens a seguir.

Um transformador com características adequadas para a referida aplicação apresentará perdas elétricas ativas no núcleo ferromagnético e nos enrolamentos primário e secundário, considerando que será um equipamento com dois enrolamentos.

• C. Certo
• E. Errado

Considere que se deseje especificar um transformador trifásico de força que será instalado em local que requeira um equipamento que não apresente risco de explodir, em função do tipo de atividade desenvolvida na área próxima ao equipamento. A respeito da especificação de um transformador que atenda essa necessidade, julgue os itens a seguir.

Quanto ao tipo de isolação, o transformador em tela deve utilizar isolação a seco ou a silicone.

• C. Certo
• E. Errado

Em sistemas de comando de motor trifásico, é comum o uso de um dispositivo composto dos seguintes elementos:

− um contato auxiliar (NA + NF);

− um botão de regulagem de corrente de desarme;

− um botão de rearme de ação manual;

− três bimetais.

Trata-se de um dispositivo de

• A.

  comando denominado relé de tempo com retardo no desligamento.

• B.

  comando denominado contador de impulsos.

• C.

  comando denominado contator.

• D.

  proteção denominado disjuntor termomagnético.

• E.

  proteção denominado relé térmico.

Sobre tiristores, é correto afirmar que

• A.

  a corrente de anodo do SCR só flui em um único sentido.

• B.

  após o disparo do SCR, ele volta à condição de corte quando a corrente do terminal gate é interrompida.

• C.

  o DIAC só dispara quando um pulso positivo é aplicado ao terminal gate.

• D.

  o TRIAC é um tiristor de quatro terminais externos: dois anodos, um catodo e um gate.

• E.

  um dos parâmetros do TRIAC é a sua corrente de disparo IH (holding current).

A respeito de transformadores, inversores de frequência e nobreaks, assinale a opção correta.

• A.

  Os transformadores são equipamentos que podem ser utilizados para garantir a tensão na carga em períodos de falta de energia elétrica.

• B.

  Os inversores são dispositivos utilizados em no-breaks para transformar a tensão contínua das baterias em tensão alternada de uso geral.

• C.

  Em algumas configurações de no-breaks, utiliza-se um transformador na saída da bateria para ajustar a tensão de entrada do inversor.

• D.

  O diodo é um dispositivo eletrônico usado em inversores trifásicos de frequência, devido à sua elevada capacidade de interrupção de corrente.

• E.

  O acoplamento magnético dos enrolamentos de um transformador permite o ajuste da frequência de saída às necessidades da carga.

Acerca dos dispositivos eletrônicos, julgue os próximos itens.

O transistor de unijunção (UJT) é um dispositivo de três terminais. O silício pode ser utilizado na construção desse tipo de componente.

• C. Certo
