Questões de Engenharia Elétrica do ano 2010

Considere que, no circuito elétrico acima, todos os componentes sejam ideais, que o circuito tenha uma tensão de entrada v_i(t) e que a saída seja dada pela queda de tensão no indutor, representada por v_o(t). Julgue os próximos itens, com relação a esse circuito, supondo condições iniciais nulas.

• C. Certo
• E. Errado

Considere que, no circuito elétrico acima, todos os componentes sejam ideais, que o circuito tenha uma tensão de entrada v_i(t) e que a saída seja dada pela queda de tensão no indutor, representada por v_o(t). Julgue os próximos itens, com relação a esse circuito, supondo condições iniciais nulas.

Se a tensão de entrada v_i(t) for senoidal, então, em regime permanente, as quedas de tensão no indutor e no resistor também serão senoidais e estarão em fase uma com a outra.

• C. Certo
• E. Errado

Considere que, no circuito elétrico acima, todos os componentes sejam ideais, que o circuito tenha uma tensão de entrada v_i(t) e que a saída seja dada pela queda de tensão no indutor, representada por v_o(t). Julgue os próximos itens, com relação a esse circuito, supondo condições iniciais nulas.

Se a tensão v_i(t) for uma função de grau unitário, com amplitude unitária em volts e iniciando no instante t = 0, então a tensão de saída, em volts, será dada por

• C. Certo
• E. Errado

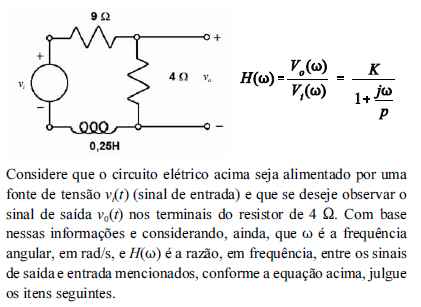

O valor de p é igual a 60 rad/s.

• C. Certo
• E. Errado

O ganho estático do circuito é menor que 0,4.

• C. Certo
• E. Errado

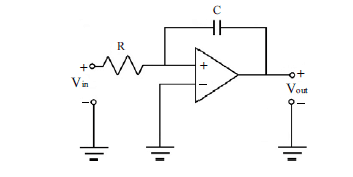

Considerando que, no circuito acima, o amplificador operacional seja ideal, julgue os itens subsecutivos.

Esse circuito pode ser considerado como a parte derivativa de um controlador PID.

• C. Certo
• E. Errado

Considerando que, no circuito acima, o amplificador operacional seja ideal, julgue os itens subsecutivos.

Ao se conectar um acelerômetro na entrada V_in, a saída V_out fornecerá a velocidade no ponto de medição.

• C. Certo
• E. Errado

A respeito dos componentes simétricos de sistemas trifásicos, julgue o item seguinte.

Um circuito trifásico desequilibrado pode ser decomposto em três outros circuitos denominados sequência positiva, negativa e zero. No circuito de sequência zero, os fasores das grandezas têm a mesma amplitude nas três fases e estão defasados entre si de 120o.

• C. Certo
• E. Errado

Um wattímetro foi ligado a um circuito monofásico com a finalidade de medir a potência ativa nesse circuito. O circuito contém, além de uma fonte senoidal, uma carga. A partir dessas informações, julgue os itens que se seguem.

Caso somente a bobina de corrente do instrumento de medida estivesse conectada à carga, o wattímetro funcionaria como amperímetro, ou seja, indicaria um valor correspondente à corrente no circuito.

• C. Certo
• E. Errado

Um wattímetro foi ligado a um circuito monofásico com a finalidade de medir a potência ativa nesse circuito. O circuito contém, além de uma fonte senoidal, uma carga. A partir dessas informações, julgue os itens que se seguem.

O wattímetro indica o valor da potência média ou potência ativa que é consumida pela carga.

• C. Certo
• E. Errado
