Questões de Engenharia Elétrica do ano 2010

Acerca dos dispositivos eletrônicos, julgue os próximos itens.

O retificador controlado de silício (SCR) é um dispositivo de três terminais que contém apenas uma região do tipo p e duas regiões do tipo n, que formam um total de duas junções PN. Os três terminais desse dispositivo são denominados porta, dreno e fonte.

• C. Certo
• E. Errado

Acerca dos dispositivos eletrônicos, julgue os próximos itens.

No fotodiodo, o número de elétrons livres gerados em cada material semicondutor que o compõe é inversamente proporcional à intensidade da luz incidente no dispositivo. Essa sensibilidade permite que o diodo seja usado em aplicações que requeiram um sensor de luminosidade.

• C. Certo
• E. Errado

Segundo a Lei de Lenz: A força eletromotriz gerada pela variação do fluxo magnético em uma espira possui polaridade tal que se opõe à causa que a produziu. Esse fenômeno eletromagnético é representado matematicamente por:

• A.



• B.



• C.



• D.



• E.



Com relação a campos eletrostático e magnetostático, julgue os itens que se seguem.

Se uma carga elétrica positiva com massa m e carga Q, se movendo com velocidade v, entrar em uma região com um campo magnetostático uniforme e constante, perpendicular à direção do movimento da carga, então a força exercida sobre a carga terá a mesma direção e o mesmo sentido desse campo.

• C. Certo
• E. Errado

Com relação a campos eletrostático e magnetostático, julgue os itens que se seguem.

Considere que uma carga elétrica positiva com massa m e carga Q, se movendo com velocidade constante v, entre em uma região onde haja um campo elétrico uniforme e constante, que tenha direção, perpendicular à do movimento da carga. Nessa situação, a força exercida pelo campo elétrico sobre a carga teria módulo igual ao produto entre o valor da carga, o módulo da velocidade e o módulo do campo.

• C. Certo
• E. Errado

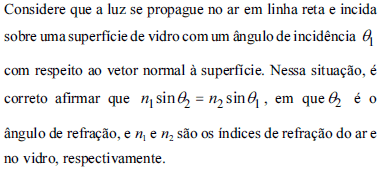

Com relação à refração da luz, julgue o item seguinte.

• C. Certo
• E. Errado

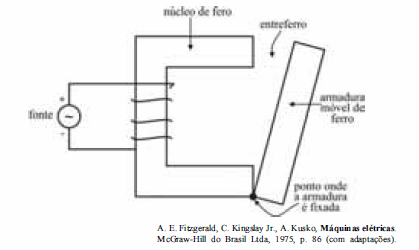

Considerando o relé magnético com a estrutura básica mostrada na figura acima, em que a armadura de ferro no relé é uma peça móvel, enquanto o núcleo de ferro é uma parte fixa, julgue os itens que se seguem.

O campo magnético gerado pela corrente produzida pela fonte de tensão CA gera forças que agem no sentido de encurtar o entreferro.

• C. Certo
• E. Errado

• C. Certo
• E. Errado

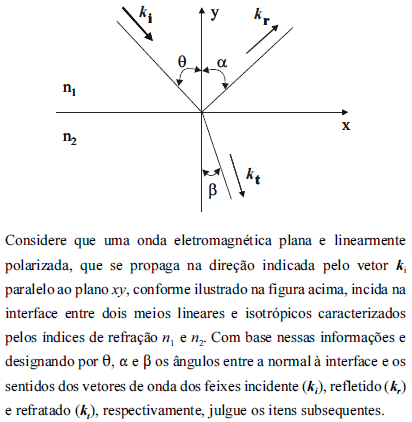

Se a onda incidente for do tipo TM (transversal magnética), ocorrerá transmissão total para o ângulo de Brewster somente se o índice de refração do meio de incidência (n₁) for maior que o índice de refração do meio de transmissão (n₂).

• C. Certo
• E. Errado

Na situação em que n₁ < n₂, sempre haverá uma parcela da onda incidente que será transmitida.

• C. Certo
• E. Errado
