Questões de Engenharia Elétrica do ano 2010

Um gerador de tensão de 120 ∠ − 60º [V] alimenta duas impedâncias ligadas em série. A tensão sobre uma das impedâncias é 60 ∠ + 90º [V]. Então, a tensão sobre a outra impedância vale

• A.

  60 + j162 [V]

• B.

  60 − j162 [V]

• C.

  60 + j174 [V]

• D.

  120 – j174 [V]

• E.

  −120 – j120 [V]

Sobre o autotransformador, considere as afirmativas abaixo.

I. Ele possui apenas um enrolamento que serve simultaneamente como primário e secundário.

II. A isolação elétrica entre entrada e saída é elevada.

III. No enrolamento há duas correntes: uma fornecida pela alimentação de entrada e outra produzida por indução no segmento do secundário, quando neste houver carga.

É correto o que se afirma APENAS em:

• A.

  I e II.

• B.

  I e III.

• C.

  II e III.

• D.

  II.

• E.

  III.

Sobre o comportamento do capacitor, quanto

• A.

  maior a frequência da corrente, menor é a sua reatância.

• B.

  maior a amplitude da tensão, menor é a sua reatância.

• C.

  maior a amplitude da corrente, menor é a sua isolação.

• D.

  menor a frequência da tensão, menor é a sua reatância.

• E.

  menor a frequência da corrente, menor é a sua isolação.

O ensaio do transformador em vazio permite a determinação

• A.

  da impedância percentual.

• B.

  das perdas no ferro.

• C.

  das perdas no cobre.

• D.

  da corrente de curto-circuito.

• E.

  do número de espiras do primário.

São circuitos integrados lineares comerciais usados na função de regulador de tensão:

• A.

  2N 3055 e LM 741

• B.

  NE 555 e 2N 3055

• C.

  LM 723 e LM 7812

• D.

  LM 317 e DM 4066

• E.

  NE 555 e NE 741

Um sistema de primeira ordem tem como resposta à entrada degrau a expressão:

A transformada de Laplace dessa resposta é:

• A.



• B.



• C.



• D.



• E.



A figura abaixo mostra a tela de um osciloscópio medindo um sinal digital, estando ele calibrado com ganho vertical em 2 Volt/Divisão e base tempo em 20 μs/Divisão.

A amplitude de pico-a-pico e a frequência do sinal valem, respectivamente,

• A.

  6 V e 250 kHz

• B.

  6 V e 25 kHz

• C.

  12 V e 1,25 MHz

• D.

  12 V e 125 kHz

• E.

  12 V e 12,5 kHz

A soma das potências dos equipamentos de um CPD é de 96 kW e o banco de baterias instalado supre esses equipamentos durante 15 minutos. Deseja-se redimensionar o banco de baterias, para suportar 2 horas e 30 minutos em potência máxima, sem a rede elétrica. Tanto o banco de baterias atual quanto o novo devem fornecer energia em 24 V. Considerando apenas a potência dos equipamentos e que o fator de potência seja igual a 1, então a nova capacidade do banco de baterias, sem que haja superdimensionamento, deverá ser superior a

• A.

  5 kA.h e inferior a 15 kA.h.

• B.

  15 kA.h e inferior a 25 kA.h.

• C.

  25 kA.h e inferior a 35 kA.h.

• D.

  35 kA.h e inferior a 45 kA.h.

• E.

  45 kA.h e inferior a 55 kA.h.

A tabela acima apresenta parâmetros relativos a dois transformadores trifásicos T1 e T2, conectados em paralelo para alimentar uma carga de 5kVA. A partir dessas informações, é correto afirmar que os valores da potência fornecida à carga pelos transformadores T1 e T2 são iguais, respectivamente, a

• A.

  4,0 kVA e 1,0 kVA.

• B.

  3,75 kVA e 1,25 kVA.

• C.

  3,5 kVA e 1,5 kVA.

• D.

  3,25 kVA e 1,75 kVA.

• E.

  3,0 kVA e 2,0 kVA.

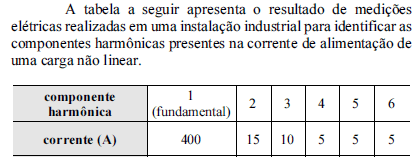

A partir dessas informações, é correto afirmar que o valor da distorção harmônica total na corrente avaliada está entre

• A.

  1% e 10%.

• B.

  10% e 15%.

• C.

  15% e 20%.

• D.

  20% e 25%.

• E.

  25% e 30%.
