Questões de Engenharia Elétrica do ano 2010

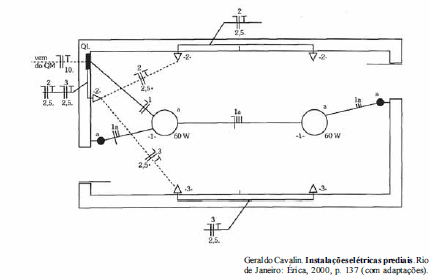

Considere o cômodo de uma edificação com o projeto elétrico conforme esquematizado na figura acima. No levantamento de quantitativos para elaboração de orçamento, são estimados os valores unitários de aquisição: tomada R$ 13,00; interruptor, R$ 11,00; lâmpada, R$ 3,00; barra de eletroduto com 3 metros, R$ 7,00; condutores elétricos de 1,5 mm2, R$ 3,00; condutores elétricos de 2,5 mm2, R$ 5,00. Considere, também, para efeito de orçamento adotado por eletricista, que cada condutor no eletroduto custa o valor de uma barra de eletroduto somado com os valores unitários dos condutores correspondentes da instalação multiplicado pelo tamanho de uma barra. Nesse contexto, julgue os itens seguintes.

A menor seção de condutor utilizado no projeto ilustrado no desenho é de 2,5 mm².

• C. Certo
• E. Errado

Considere o cômodo de uma edificação com o projeto elétrico conforme esquematizado na figura acima. No levantamento de quantitativos para elaboração de orçamento, são estimados os valores unitários de aquisição: tomada R$ 13,00; interruptor, R$ 11,00; lâmpada, R$ 3,00; barra de eletroduto com 3 metros, R$ 7,00; condutores elétricos de 1,5 mm2, R$ 3,00; condutores elétricos de 2,5 mm2, R$ 5,00. Considere, também, para efeito de orçamento adotado por eletricista, que cada condutor no eletroduto custa o valor de uma barra de eletroduto somado com os valores unitários dos condutores correspondentes da instalação multiplicado pelo tamanho de uma barra. Nesse contexto, julgue os itens seguintes.

De acordo com a convenção adotada, o quadro elétrico do cômodo é alimentado pelos condutores fase, neutro e terra.

• C. Certo
• E. Errado

Considere o cômodo de uma edificação com o projeto elétrico conforme esquematizado na figura acima. No levantamento de quantitativos para elaboração de orçamento, são estimados os valores unitários de aquisição: tomada R$ 13,00; interruptor, R$ 11,00; lâmpada, R$ 3,00; barra de eletroduto com 3 metros, R$ 7,00; condutores elétricos de 1,5 mm2, R$ 3,00; condutores elétricos de 2,5 mm2, R$ 5,00. Considere, também, para efeito de orçamento adotado por eletricista, que cada condutor no eletroduto custa o valor de uma barra de eletroduto somado com os valores unitários dos condutores correspondentes da instalação multiplicado pelo tamanho de uma barra. Nesse contexto, julgue os itens seguintes.

• C. Certo
• E. Errado

Um gerador síncrono trifásico, conectado em Y com potência nominal de 250 kVA e tensão terminal de 440 V, é submetido aos ensaios em vazio e de curto-circuito com sua corrente de campo nominal de 10 A. Desses ensaios são obtidos os seguintes resultados:

• tensão terminal em vazio (V_T) igual a 500 V;

• corrente de linha em curto-circuito (I_L) igual à corrente nominal.

Considerando o exposto e desprezando a resistência de armadura, a reatância síncrona do gerador, em ohms, é, aproximadamente,

• A.

  0,49

• B.

  0,88

• C.

  1,92

• D.

  2,15

• E.

  4,45

Um motor monofásico de 1.500W, 100V, opera na temperatura de 35 ºC e é alimentado por condutores com isolamento em PVC. Esses condutores encontram-se instalados numa bandeja perfurada que contém mais 3 circuitos, os quais atendem outras cargas da instalação. Com base nessas informações e utilizando os fatores de correção adequados, fornecidos nas tabelas acima, o valor da corrente para o dimensionamento do condutor de alimentação do referido motor, em ampères, é, aproximadamente,

• A.

  15,9

• B.

  18,3

• C.

  19,4

• D.

  19,5

• E.

  20,7

Um motor monofásico de 4 polos, 120 V, 60 Hz, 0,5 CV e velocidade de 1.740 rpm à plena carga está operando com escorregamento de, aproximadamente,

• A.

  1,7%

• B.

  3,3%

• C.

  4,8%

• D.

  5,2%

• E.

  6,6%

No ensaio de um motor CC do tipo compound de 127 V com carga de 1 kgf.m, o amperímetro ligado na saída da fonte indica 1,53 A e o tacômetro, 1.285 rpm. A potência desenvolvida pelo motor, em CV, e o seu rendimento, em %, valem, aproximada e respectivamente,

Dado: P (W) = 0,103 × N (rpm) × T (kgf.m)

• A.

  0,12 e 58

• B.

  0,18 e 86

• C.

  0,18 e 68

• D.

  0,28 e 72

• E.

  0,40 e 68

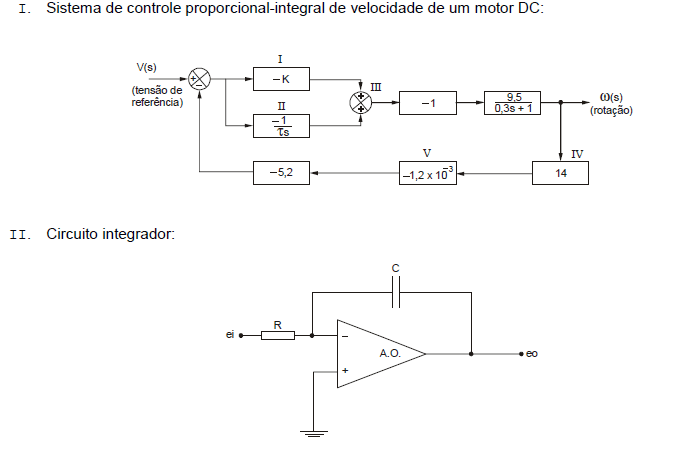

Considere as figuras I e II abaixo.

No sistema, o circuito integrador está representado pelo bloco

• A.

  I.

• B.

  II.

• C.

  III.

• D.

  IV.

• E.

  V.

A partida de um motor trifásico com chave estrela-triângulo permite a ele partir em

• A.

  triângulo com conjugado duas vezes maior que o conjugado de partida em estrela.

• B.

  triângulo com corrente duas vezes menor que a corrente de partida em estrela.

• C.

  estrela com corrente duas vezes maior que a corrente de partida em triângulo.

• D.

  estrela com corrente três vezes menor que a corrente de partida em triângulo.

• E.

  estrela com conjugado três vezes maior que o conjugado de partida em triângulo.

Um motor de indução trifásico de 2 CV, 220 V, fator de potência 0,75 e rendimento 0,80 tem corrente nominal de, aproximadamente,

• A.

  4,8 A

• B.

  6,4 A

• C.

  9,5 A

• D.

  11,2 A

• E.

  15,7 A
