Questões de Engenharia Elétrica do ano 2010

A respeito do acionamento elétrico e da proteção de motores, julgue os itens seguintes.

Uma das funções de um relé de falta de fase é enviar um sinal para desligar um motor trifásico, ou não deixá-lo partir, caso alguma das fases da alimentação não esteja disponível.

• C. Certo
• E. Errado

A respeito do acionamento elétrico e da proteção de motores, julgue os itens seguintes.

O termo inversor de frequência corresponde à tradução do termo inglês relacionada ao equipamento soft starter, o qual é utilizado para controlar a velocidade do motor de indução, tanto durante a partida quanto em regime permanente, sem afetar o valor do conjugado de partida.

• C. Certo
• E. Errado

A respeito do acionamento elétrico e da proteção de motores, julgue os itens seguintes.

Uma chave compensadora, a qual aplica 80% da tensão nominal durante a partida de um motor de indução, apresenta a vantagem de não reduzir o conjugado de partida do motor.

• C. Certo
• E. Errado

A respeito do acionamento elétrico e da proteção de motores, julgue os itens seguintes.

Se determinado motor for conectado à alimentação elétrica por meio de um circuito elétrico contendo relé térmico, contatora e fusível, todos em série, a contatora será a responsável por detectar sobrecorrente e interromper o circuito.

• C. Certo
• E. Errado

A respeito de transformadores de força, julgue os itens seguintes.

No ensaio de curto-circuito convencional de um transformador monofásico, as perdas ativas medidas com um wattímetro utilizado no ensaio correspondem, predominantemente, à potência ativa dissipada no núcleo do material ferromagnético do equipamento.

• C. Certo
• E. Errado

A respeito de transformadores de força, julgue os itens seguintes.

Manutenção do tipo preditiva, que pode ser realizada em um transformador de força isolado a óleo, inclui serviços como os de termografia e de análise físico-química e cromatográfica do óleo isolante.

• C. Certo
• E. Errado

A respeito de transformadores de força, julgue os itens seguintes.

Para que transformadores trifásicos possam operar em paralelo, é necessário, entre outras características, que ambos possuam a mesma potência nominal.

• C. Certo
• E. Errado

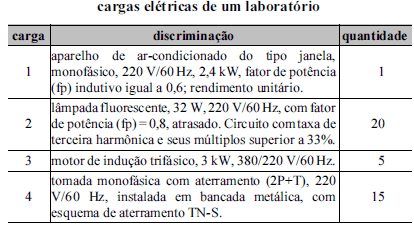

Considerando a instalação elétrica de um laboratório feita com 4 circuitos e a distribuição de cargas, com as respectivas descrições, conforme mostrado na tabela acima, julgue os itens de 89 a 94.

Para efeito de dimensionamento dos condutores, tendo em vista a alimentação do motor, deve-se considerar a corrente nominal do motor em ligação estrela, com alimentação de 220 V.

• C. Certo
• E. Errado

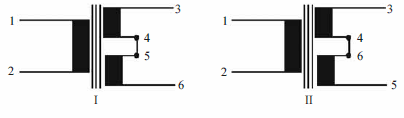

A figura I acima ilustra um transformador constituído de um enrolamento primário e de dois enrolamentos secundários idênticos — construídos com mesmo tipo de fio e mesmo número de espiras — ligados em série. A figura II mostra um transformador idêntico ao anterior, mas cujos enrolamentos secundários foram ligados diferentemente, ou seja, o terminal 4 foi conectado ao terminal 6.

Tendo como referência as informações acima, julgue o item a seguir.

Para uma mesma tensão CA aplicada entre os terminais 1 e 2, a tensão entre os terminais 3 e 6 do transformador I e a tensão entre os terminais 3 e 5 do transformador II serão diferentes.

• C. Certo
• E. Errado

Com relação aos ensaios a vazio e de curto-circuito realizados em transformadores de potência, julgue os itens subsequentes.

O resultado das medições efetuadas durante o ensaio a vazio em um transformador não é utilizado diretamente para determinar a potência nominal do equipamento.

• E. Errado
• C. Certo
