Questões de Engenharia Elétrica do ano 2010

Julgue os itens subsequentes, relativos a máquinas elétricas.

Para que um alternador trifásico, com ligação das fases em estrela e com 16 polos, conectado a uma rede elétrica cuja frequência de operação é igual a 60 Hz, gere tensões na frequência da rede elétrica, seu rotor deve ser acionado à velocidade de 480 rpm.

• C. Certo
• E. Errado

Julgue os itens subsequentes, relativos a máquinas elétricas.

Em condições normais, quando se aplica uma tensão aos terminais de um dínamo que tem sua parte móvel parada, ocorre a circulação de uma corrente no enrolamento de armadura. Em razão da interação entre as correntes de armadura e o campo magnético da máquina, surgem forças que fazem a parte móvel da máquina girar, comportando-se como um motor.

• C. Certo
• E. Errado

Julgue os itens subsequentes, relativos a máquinas elétricas.

Em um motor de corrente contínua, invertendo-se simultaneamente corrente do enrolamento de campo e a corrente de armadura, ocorrerá a inversão do sentido de rotação da máquina.

• C. Certo
• E. Errado

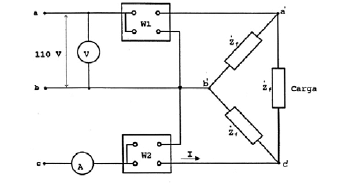

A figura acima ilustra um circuito no qual o lado de baixa tensão de um transformador trifásico é ligado em triângulo, e cuja impedância por fase é representada por uma impedância de valor finito Zf. Os enrolamentos de baixa tensão são alimentados por uma rede elétrica com tensão de linha igual a 110 V, que corresponde à tensão nominal do enrolamento. No esquema de ligação a três condutores, há um voltímetro para medição da tensão de linha e um amperímetro para medir a corrente na fase c da parte de baixa tensão. O transformador, no seu lado de alta tensão, tem tensão nominal de linha igual a 220 V, ligação em estrela e impedância por fase igual a Z_g. Com base nessas informações, julgue os itens seguintes.

Suponha que, no lado de alta tensão do transformador, esteja conectada uma carga trifásica, e que o voltímetro e o amperímetro apresentem medidas de valores eficazes iguais a 110 V e 10 A, respectivamente. Nesse caso, a tensão por fase em cada enrolamento do lado de alta tensão do transformador será igual a 220 V e a carga estará equilibrada.

• C. Certo
• E. Errado

Acerca de princípios de conversão eletromecânica de energia, julgue os próximos itens.

Considere uma máquina elétrica elementar rotativa que funcione como motor e precise ser alimentada pelo estator a fim de produzir um torque de saída no eixo do rotor. Nesse caso, o torque produzido no eixo do rotor dependerá da tensão que alimenta o estator, do número de espiras no estator e do material ferromagnético utilizado no estator e no rotor; assim, quanto maior for o entreferro formado entre o rotor e o estator, maior o torque eletromagnético produzido pela máquina e, consequentemente, maior o torque de saída no eixo do rotor.

• C. Certo
• E. Errado

Acerca de princípios de conversão eletromecânica de energia, julgue os próximos itens.

É usual realizar o controle de velocidade de motor de indução em gaiola por meio da inserção de reostatos no circuito do rotor, devidamente conectados.

• C. Certo
• E. Errado

Acerca de princípios de conversão eletromecânica de energia, julgue os próximos itens.

Em um motor de indução trifásico alimentado por três condutores, caso o sentido de rotação do motor precise ser invertido, essa inversão poderá ser conseguida trocando-se simultaneamente a posição dos cabos de alimentação das três fases de alimentação do motor.

• C. Certo
• E. Errado

Acerca de princípios de conversão eletromecânica de energia, julgue os próximos itens.

Caso um sistema elétrico seja submetido, repentinamente, a uma considerável sobrecarga, a contribuição para a variação da frequência elétrica desse sistema será verificada somente para os geradores síncronos conectados próximos ao local em que a sobrecarga vier a ocorrer.

• C. Certo
• E. Errado

Com relação às máquinas de corrente contínua, julgue os itens seguintes.

Um motor CC série desenvolve conjugado muito maior que o de um motor em derivação, quando ambos têm a mesma potência e operam com velocidade próxima da nominal.

• C. Certo
• E. Errado

Com relação às máquinas de corrente contínua, julgue os itens seguintes.

Métodos para controle de velocidade de motores CC em derivação (shunt) incluem ajuste do fluxo de campo, usualmente por meio de um reator variável.

• C. Certo
• E. Errado
