Um circuito RLC série composto de R = 1 kΩ, L = 10 H e C = 100 μF é alimentado por um gerador v(t) que fornece ao circuito a corrente i(t). A Lei de Kirchhoff aplicada a essa malha resulta na expressão dada em:

  • A.

  • B.

  • C.

  • D.

  • E.

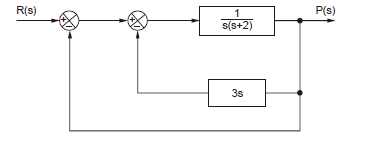

A função de transferência F(s) = P(s)/R(s) do sistema de controle abaixo é dada por:

  • A.

  • B.

  • C.

  • D.

  • E.

Um sistema de controle com função de transferência dada por  possui

  • A.

    dois polos: (−2 + 3i) e (−2 − 3i)

  • B.

    dois polos: −2 e −4

  • C.

    dois zeros: (−1 + 2i) e (−1 − 2i)

  • D.

    dois zeros: 5 e 8

  • E.

    dois zeros: −2 e −4

Um filtro passa-baixas passivo formado por uma única célula RC, em que R = 120  e C = 470 nF, tem frequência de corte próxima de

  • A.

    2,8 kHz

  • B.

    14 kHz

  • C.

    280 kHz

  • D.

    1,4 MHz

  • E.

    2,8 MHz

A função do diodo no circuito é

  • A.

    reduzir a reatância da bobina no momento de sua magnetização.

  • B.

    reduzir a reatância da bobina no momento de sua desmagnetização.

  • C.

    proteger o relé em caso de ligação da fonte de alimentação com polaridade invertida.

  • D.

    proteger o transistor da força contra-eletromotriz que surge na bobina do relé quando ela é desenergizada.

  • E.

    proteger o transistor em caso de ligação da fonte de alimentação com polaridade invertida.

Um circuito série contém uma reatância indutiva de 100 Ω, uma reatância capacitiva de 50 Ω e uma resistência de 150 Ω. É correto que a

  • A.

    corrente deste circuito está em fase com a tensão.

  • B.

    defasagem entre tensão e corrente é maior que 45°.

  • C.

    impedância do circuito vale (150 + j150) Ω.

  • D.

    impedância do circuito vale (100 - j100) Ω.

  • E.

    corrente deste circuito está atrasada em relação à tensão.

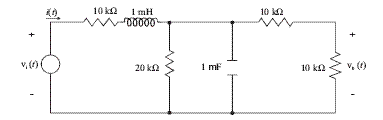

Com relação ao circuito mostrado na figura acima, julgue os itens que se seguem.

Supondo que o sinal vi(t) seja senoidal e tenha frequência igual a 60 Hz, então, as reatâncias capacitiva e indutiva no circuito terão valores de 1  e 0,377 , respectivamente.

  • C. Certo
  • E. Errado





Com relação ao circuito mostrado na figura acima, julgue os itens que se seguem.

Se a tensão de entrada vi(t) for uma tensão constante e igual a 40 V, então, em regime permanente, a corrente i(t) assumirá um valor constante igual a 2 mA.

  • C. Certo
  • E. Errado





Com relação ao circuito mostrado na figura acima, julgue os itens que se seguem.

Se a tensão de entrada vi(t) for uma tensão constante e igual a 40 V, então, em regime permanente, a tensão vo(t) assumirá um valor constante igual a 10 V.

  • C. Certo
  • E. Errado





Com relação ao circuito mostrado na figura acima, julgue os itens que se seguem.

Caso o sinal de entrada vi(t) fosse um sinal senoidal com amplitude igual a 10 V e frequência de 100 MHz, então a tensão de saída vo(t) seria também senoidal, mas teria amplitude de 5 V.

  • C. Certo
  • E. Errado
