Atenção: Para responder às questões de números 46 e 47 devem ser utilizados a frase e o esquema abaixo.

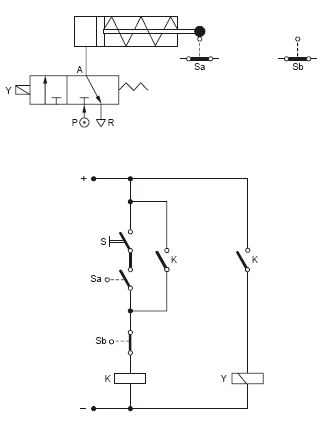

"O esquema apresenta o sistema de comando de uma válvula eletropneumática unidirecional que alimenta um cilindro de simples ação com retorno por mola interna e dois sensores de fim de curso: Sa e Sb."
Sobre a operação do sistema, é correto afirmar que o
- A.
cilindro executa um movimento oscilante enquanto a chave S estiver fechada.
- B.
cilindro inicia um movimento oscilante quando a chave S é acionada e continua com esse movimento mesmo após a abertura da chave S.
- C.
acionamento da chave S inicia um movimento oscilante no cilindro, mas quando ela é desacionada, o cilindro para na posição de acionamento do sensor Sb.
- D.
acionamento da chave S provoca apenas um movimento de ida do cilindro, permanecendo parado na posição de acionamento do sensor Sb até que a chave S seja acionada novamente, voltando à posição inicial.
- E.
acionamento da chave S provoca um movimento de ida do cilindro, permanecendo parado na posição de acionamento do sensor Sb até que a chave S seja desacionada, voltando à posição inicial.
Em um capacitor de 10 μF inicialmente descarregado é aplicada uma corrente i(t) = 40.t, i em ampères e t em segundos. A expressão da tensão v(t), v em volts, entre os seus terminais é:
- A.
400.106.t2
- B.
20.10−6.t
- C.
2.106.t2
- D.
80.104.t
- E.
400.10−6.t
Um transformador é constituído de um enrolamento primário com três fios para entrada em 110 V e 220 V e de um enrolamento secundário com center-tap, cuja especificação é 12 + 12 V − 0,5 kVA. Uma carga resistiva de 24 Vac que consome 200 W é ligada nas extremidades do secundário, ficando o center-tap desconectado. Se o transformador estiver corretamente alimentado no primário por uma rede de 220 V, a corrente no primário valerá, aproximadamente,
- A.
1,8 A
- B.
1,4 A
- C.
0,9 A
- D.
0,5 A
- E.
0,2 A
Um circuito LC paralelo em que L = 20 mH e C = 50 μF tem frequência de ressonância, em rad/s, igual a
- A.
200
- B.
400
- C.
600
- D.
800
- E.
1000

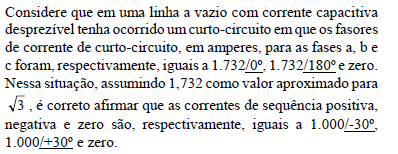

A respeito de subestações de energia elétrica e de linhas de transmissão, julgue os itens que se seguem.
- C. Certo
- E. Errado
Um circuito elétrico alimenta duas cargas trifásicas: uma de 8 kW, com fator de potência 0,8 atrasado, e outra de 6 kW, com fator de potência 0,6 atrasado. Por meio de um banco de capacitores, desejase fazer a correção do fator de potência geral desse circuito para 0,96 atrasado. Sabendo que o seno do ângulo correspondente ao novo fator de potência é igual a 0,28, assinale a opção correta.
- A.
No circuito original, a potência aparente total fornecida às cargas é superior a 21 kVA.
- B.
O fator de potência do circuito original é superior a 0,8 atrasado.
- C.
A potência do banco de capacitores a ser utilizado para obter o fator de potência desejado para o circuito em questão é inferior a 12 kVAr.
- D.
Após a correção do fator de potência para 0,96 atrasado, a potência aparente total fornecida pelo circuito será superior a 16 kVA.
- E.
Após a correção do fator de potência para 0,96 atrasado, a potência reativa total fornecida pelo circuito será superior a 5 kVAr.

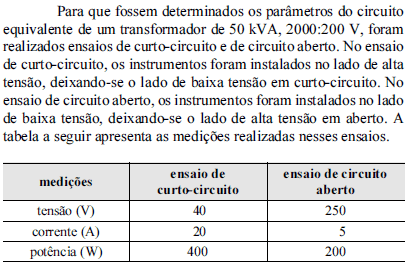

Considerando as informações acima, assinale a opção correta.
- A.
O módulo da impedância equivalente, tomando-se como referência o lado de baixa tensão, é superior a 4
. - B.
A reatância equivalente, relativa ao lado de alta tensão, está entre 1
e 3 S. - C.
O módulo da impedância do ramo de magnetização, referente ao lado de alta tensão, é inferior a 50
. - D.
As perdas no núcleo do transformador são iguais a 400 W.
- E.
As perdas nos enrolamentos do transformador são iguais a 200 W.

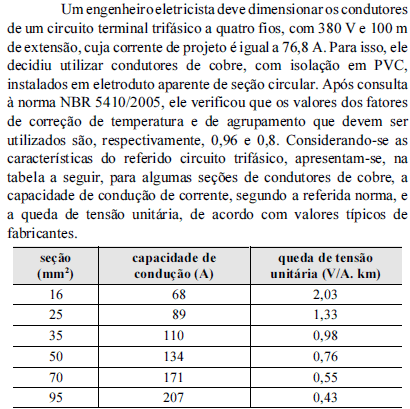

Com base nessas informações, assinale a opção correta a respeito do dimensionamento dos condutores da instalação em questão.
- A.
Para atender ao critério da capacidade de condução de corrente, a seção dos condutores deve ser, no mínimo, igual a 70 mm2.
- B.
A queda de tensão no circuito será inferior a 3% se forem utilizados condutores com seção que atenda minimamente ao critério da capacidade de condução de corrente.
- C. Para limitar a queda de tensão no circuito a 1%, devem-se utilizar condutores com seção mínima de 70 mm2.
- D.
Um condutor com seção de 50 mm2 não atende ao critério da capacidade de condução de corrente.
- E.
De acordo com a norma mencionada, a seção do condutor neutro deve ser necessariamente igual à dos condutores fase que atendam minimamente o critério da capacidade de condução de corrente.

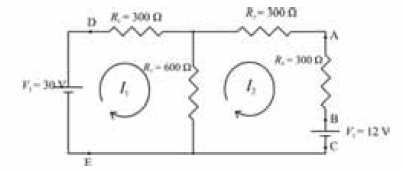

Considerando que, na figura acima, todos os elementos de circuito sejam ideais e que I1 e I2 representem correntes de malha, julgue os itens a seguir.
Se o resistor R4 e a fonte de tensão V2 forem desconectados do circuito, ficando o circuito aberto entre os pontos A e C, o módulo da diferença de potencial entre os pontos A e C será igual a 20 V.
- C. Certo
- E. Errado
Considerando que, na figura acima, todos os elementos de circuito sejam ideais e que I1 e I2 representem correntes de malha, julgue os itens a seguir.
O módulo da corrente que passa através do resistor de resistência R1 é igual a 40 mA.
- C. Certo
- E. Errado
