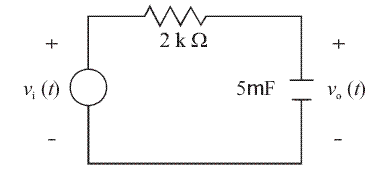

Com relação ao circuito mostrado na figura acima, julgue os itens que se seguem.
Caso o capacitor estivesse com defeito e funcionasse como se estivesse em curto-circuito, a tensão de saída vo(t) seria diferente de zero, se a tensão de entrada fosse senoidal.
- C. Certo
- E. Errado
Com relação ao circuito mostrado na figura acima, julgue os itens que se seguem.
Caso a tensão de entrada vi(t) seja constante e ocorra retirada do capacitor do circuito, sendo mantidos os demais componentes do circuito, a retirada do capacitor não afetará a tensão de saída em regime permanente.
- C. Certo
- E. Errado
Considerando que, no circuito esquematizado na figura acima, todos os componentes sejam ideais, julgue os itens subsequentes.
Se a tensão de entrada vi(t) tiver o valor igual a 0 V e, instantaneamente, esse valor subir para 5 V, permanecendo nesse valor nos instantes subsequentes, então, logo imediatamente após essa variação instantânea, o valor da tensão no capacitor será igual a 5 V.
- C. Certo
- E. Errado
Considerando que, no circuito esquematizado na figura acima, todos os componentes sejam ideais, julgue os itens subsequentes.
Se a tensão de entrada vi(t) tiver o valor igual a 0 V e subir instantaneamente para 5 V, permanecendo nesse valor nos instantes de tempo subsequentes, então, ao longo do tempo, a partir desse instante no qual ocorrer a variação, a tensão de saída vo(t) irá se aproximar de forma assintótica do valor de tensão 5 V.
- C. Certo
- E. Errado
Considerando que, no circuito esquematizado na figura acima, todos os componentes sejam ideais, julgue os itens subsequentes.
Se a tensão de entrada vi(t) tiver o valor de 0 V e subir, no instante t = 0, instantaneamente, para 5 V, permanecendo nesse valor nos instantes subsequentes, então a tensão de saída vo(t), em V, será dada por
- C. Certo
- E. Errado
Considerando que, no circuito esquematizado na figura acima, todos os componentes sejam ideais, julgue os itens subsequentes.
No domínio da frequência, o circuito mostrado funciona como um filtro passa-baixa.
- C. Certo
- E. Errado
Considerando que, no circuito esquematizado na figura acima, todos os componentes sejam ideais, julgue os itens subsequentes.
No domínio da frequência complexa, a função de transferência entre o sinal de saída vo(s) e vi(s), em que s é operador da transformada de Laplace, é dada por
- C. Certo
- E. Errado
Considerando que, no circuito esquematizado na figura acima, todos os componentes sejam ideais, julgue os itens subsequentes.
Se a tensão de entrada vi (t) for senoidal, então, quanto maior for a frequência do sinal de entrada, menor será a impedância do capacitor.
- C. Certo
- E. Errado
Tem-se um circuito série composto por uma resistência de 300 Ω, uma reatância indutiva de 400 Ω e um gerador de tensão senoidal de 200 Vrms. As potências ativa, em watt, e reativa, em volt-ampère reativo, desenvolvidas no circuito valem, respectivamente,
- A.
42 e 54
- B.
48 e 64
- C.
133 e 100
- D.
24 e 32
- E.
96 e 64
Atenção: Para responder às questões de números 46 e 47 devem ser utilizados a frase e o esquema abaixo.
"O esquema apresenta o sistema de comando de uma válvula eletropneumática unidirecional que alimenta um cilindro de simples ação com retorno por mola interna e dois sensores de fim de curso: Sa e Sb."
No sistema de comando, o circuito de auto-retenção é feito
- A.
pela chave com retenção S.
- B.
pelo solenóide Y.
- C.
pelo relé K.
- D.
pelo sensor de fim de curso Sa.
- E.
pelo sensor de fim de curso Sb.
