Questões de Engenharia Elétrica do ano 2011
Lista completa de Questões de Engenharia Elétrica do ano 2011 para resolução totalmente grátis. Selecione os assuntos no filtro de questões e comece a resolver exercícios.
Um dos principais meios de suprimento de energia dos grandes centros urbanos é a geração de energia elétrica a partir das usinas termelétricas. A baixa eficiência das termelétricas, porém, é uma característica negativa desse tipo de geração. A usina termelétrica de ciclo combinado é uma solução interessante que combina as tecnologias de geração a gás e a vapor para aumentar a eficiência total do parque de geração. A esse respeito, analise as afirmativas a seguir.
I Uma vantagem do ciclo combinado é que há a possibilidade de operar apenas com a turbina a gás, deixando a turbina a vapor ociosa.
II O compressor é parte constituinte do sistema de geração a vapor, sendo responsável por manter o vapor a alta pressão.
III A caldeira de recuperação de calor possibilita que o sistema de geração a vapor aproveite o calor proveniente dos gases de exaustão da turbina a gás.
Está correto APENAS o que se afirma em
- A.
I
- B.
II
- C.
III
- D.
I e II
- E.
I e III

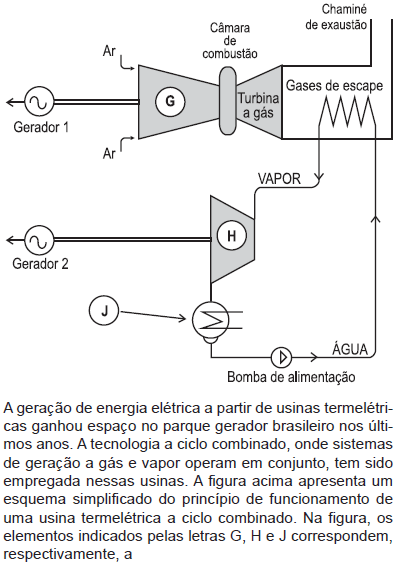

- A.
turbina a vapor, condensador e evaporador.
- B.
admissão, turbina a vapor e evaporador.
- C.
condensador, bomba de circulação e evaporador.
- D.
compressor, turbina a gás e torre de resfriamento.
- E.
compressor, turbina a vapor e condensador.
Sobre circuito apresentado abaixo é correto afirmar que:
- A.
Quando apenas o interruptor SB é fechado, a lâmpada LA se acende.
- B.
Quando os interruptores SA, SB e SC são fechados as lâmpadas LA e LB se acendem.
- C.
Quando apenas os interruptores SB e SC são fechados, a lâmpada LB se acende.
- D.
Quando apenas os interruptores SA e SC são fechados, as lâmpadas LA e LB se acendem.
- E.
Quando apenas os interruptores SA e SC são fechados, a lâmpada LA se acende.
Assinale a alternativa que indique as afirmações corretas. Assim que o circuito é ligado e o capacitor estiver descarregado
I. a corrente que fluirá por R3 é de 0,8 A.
II. A DDP no capacitor é de 16 V.
- A.
Ambas estão incorretas.
- B.
Ambas estão corretas.
- C.
Apenas a I está correta.
- D.
Apenas a II está correta.
A Diferença de Potencial Elétrico em os Pontos P1 e P2 quando o capacitor estiver plenamente carregado vale:
- A.
4,6 V.
- B.
6,8 V.
- C.
4,0 V.
- D.
9,6 V.
Após o capacitor estar carregado foi medida a carga do mesmo que apresentou o valor de:
- A.
22,4
- B.
7,6
- C.
13,6
- D.
9,6
Um circuito com Resistor de 40 ohms e um capacitor com Xc de 30 ohms estão ligados em série a uma fonte de alimentação de 127 V.
I. Nestas condições a impedância Z do circuito vale 50 ohms.
II. Nestas condições a corrente vale 2.540
Das afirmações acima
- A.
Somente a II está correta.
- B.
Somente a I está correta
- C.
Ambas estão corretas.
- D.
Ambas estão incorretas.
A corrente i1 indicada na Figura 7 vale:
- A.
2,0 A;
- B.
1,0 A.
- C.
3,0 A.
- D.
1,5 A.
A potência dissipada no resistor de 22,8
indicado na Figura 7 vale
- A.
91,2 W.
- B.
22,8 W.
- C.
205,2 W.
- D.
51,3 W.
A tensão V1 indicada na Figura 7 vale
- A.
22,8 V.
- B.
45,6 V.
- C.
34,2 V.
- D.
68,4 V.
