Questões de Engenharia Elétrica do ano 2011

Considere a Figura 26 para responder às cinco próximas questões.

A reatância capacitiva do circuito (Xc) vale aproximadamente

• A.

  24,2

• B.

  12,8

• C.

  19,4

• D.

  19,4

• A.

  0,05

• B.

  0,5

• C.

  20

• D.

  40

• E.

  125

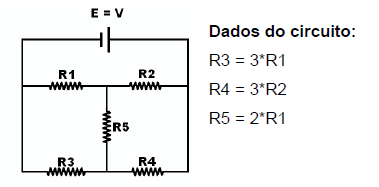

Assinale a alternativa que corresponde à tensão no resistor R5:

• A.

  V

• B.

  V/16

• C.

  V/4

• D.

  V/2

• E.

  Zero

Uma resistência elétrica de um chuveiro elétrico dissipa uma potência elétrica de 1100 W na forma de calor quando ligado a uma fonte de tensão de 220V. A resistência foi cortada ao meio e novamente ligada no chuveiro. Assinale a alternativa que corresponde a intensidade de corrente no circuito que alimenta o chuveiro.

• A.

  1A

• B.

  2,5A

• C.

  5A

• D.

  10A

• E.

  25ª

O motor utilizado em sistema de ventilação possui uma potência ativa de 7,5 kW e um fator de potência de 0,76 quando trabalhando em regime nominal. Assinale a alternativa que corresponde à potência reativa em kVAR do motor, de forma aproximada.

• A.

  9,9

• B.

  6,4

• C.

  5,7

• D.

  4,9

• E.

  1,8

Uma carga formada por 3 resistores de 55  conectados em estrela é alimentado por um sistema trifásico simétrico e equilibrado, cuja a tensão de linha 380V. O valor da potência aparente total requerida pela carga é de aproximadamente:

• A.

  875 VA

• B.

  2640VA

• C.

  2640 VA

• D.

  7876 VA

• E.

  7876 VA

Uma determinada carga composta por resistores e reatâncias, quando alimentada por uma corrente alternada, possui como característica uma alta impedância em frequências elevadas e uma baixa impedância em frequências baixas, com isso, analise as alternativas abaixo.

(1) A carga é uma impedância indutiva.

(2) Se a carga se comporta como um curto circuito, ao aplicarmos uma corrente contínua o circuito pode ser facilmente substituído por um circuito equivalente, composto por um indutor e uma resistência em paralelo.

(3) A corrente no circuito não muda ao alterarmos a frequência.

(4) A carga pode ser formada por uma combinação de resistências, indutores e capacitores.

Assinale a alternativa CORRETA.

• A.

  Somente as afirmativas 2 e 3 são verdadeiras.

• B.

  Somente as afirmativas 1 é 4 são verdadeiras.

• C.

  Somente as afirmativas 1, 2 e 3 são verdadeiras.

• D.

  Somente as afirmativas 1, 2 e 4 são verdadeiras.

• E.

  Todas as alternativas são verdadeiras.

Um hospital estava pagando altos valores por energia reativa excedida, seu técnico de manutenção verificou que sua demanda média mensal era de 150 kVA , e seu fator de potência era 0,8. O técnico então aconselhou a instalação de um banco de capacitores para corrigir este fator de potência para 0,94. Assinale a alternativa que contém a potência nominal do banco de capacitores necessária para esta correção.

• A.

  43 kVar

• B.

  47 kVar

• C.

  90 kVar

• D.

  96 kVar

• E.

  120 kVar

Um hipotético transformador monofásico ideal, cuja relação de transformação N1/N2 é igual a 20, tem seu enrolamento primário ligada a uma fonte de corrente alternada cuja tensão eficaz é de 220 Volts, a mesma alimenta uma carga composta por uma lâmpada halógena que dissipa 1500W de potência na tensão em que está ligada. Avaliando o circuito podemos chegar à conclusão que:

(1) A tensão eficaz no secundário é de 11 Volts.

(2) A potência no primário é 20 vezes menor que a potência no secundário para esta carga.

(3) A corrente no secundário é vinte vezes maior que a corrente no primário para esta carga.

Assinale a alternativa CORRETA.

• A.

  Somente as afirmativas 1 e 2 são verdadeiras

• B.

  Somente as afirmativas 1 e 3 são verdadeiras.

• C.

  Somente as afirmativas 2 e 3 são verdadeiras.

• D.

  Somente a afirmativa 1 é verdadeira.

• E.

  Todas as alternativas são verdadeiras.

O que é fator de potência?

• A.

  Relação entre potência ativa e potência aparente

• B.

  Relação entre potência ativa e potência reativa

• C.

  Coseno do ângulo de defasagem entre a corrente e a tensão

• D.

  Seno do ângulo de defasagem entre a corrente e a tensão

• E.

  Tangente do ângulo de defasagem entre a corrente e a tensão
