Questões de Engenharia Elétrica do ano 2011
Lista completa de Questões de Engenharia Elétrica do ano 2011 para resolução totalmente grátis. Selecione os assuntos no filtro de questões e comece a resolver exercícios.
- A.
- B.
- C.
- D.
- E.
Considere um cubo no qual uma de suas faces está no potencial elétrico Vo [volt], e as demais faces estão no potencial zero. Dado que, no interior do cubo, o dielétrico é o ar, qual o potencial elétrico, em volts, no centro desse cubo?
- A.
2Vo
- B.
Vo
- C.
- D.
- E.
- A.
10,0
- B.
12,5
- C.
15,0
- D.
18,5
- E.
20,0
Uma carga trif¨¢sica consiste em tr¨ºs resistores de 9 ¦¸ ligados em ¦¤. Para que um banco de resistores, ligados em Y, seja equivalente a essa carga, o valor da resist¨ºncia por fase do banco, em ohm, deve ser
- A.
3,0
- B.
4,5
- C.
6,0
- D.
9,0
- E.
27,0
Deseja-se calcular o fator de potência da carga RL apresentada na figura ao lado. Para isso, dois testes foram realizados: um em corrente contínua e outro em corrente alternada, respectivamente. No primeiro, uma bateria de 1 V foi conectada aos terminais da carga, e a corrente lida no amperímetro foi de 0,5 A. No segundo, uma fonte de valor r.m.s, de tensão igual a 4 V, foi conectada aos terminais da carga, e o valor r.m.s da corrente lida no amperímetro foi de 1 A. De acordo com essas informações, o valor do fator de potência da carga é
- A.
0,25
- B.
0,50
- C.
0,60
- D.
0,75
- E.
0,90
Em um sistema elétrico trifásico, as tensões de cada fase, em relação ao neutro, são Van= 127 < 30º V, Vbn= 127 < −90º V e Vcn= 127 < 150o V. Os fasores das componentes de sequência positiva, negativa e zero dessas tensões referentes à tensão Van, em volts, respectivamente, são
- A.
0, 127 < 0º,0
- B.
127 < 30º, 0, 0
- C.
127 < 30º, 127 < −30º, 0
- D.
127 < 30º, 127 < −30º, 127 < 0º
- E.
127 < 0º, 127 < −120º, 127 < 120º
O neutro de uma carga trifásica ligada em Y é aterrado através de uma resistência de 5 Ω. Uma linha de transmissão conecta a carga a uma fonte cujo neutro é solidamente aterrado. As componentes de sequência positiva, negativa e zero da corrente de linha são 90 < −15º A, 1 < 10º A e 3 < 0º A, respectivamente. O valor, em volts, do módulo da tensão do neutro da carga, em relação ao neutro da fonte, é
- A.
5
- B.
15
- C.
30
- D.
45
- E.
90
O lado de baixa tensão (BT) de um transformador trifásico é ligado em Y com o neutro solidamente aterrado. O lado de alta tensão (AT) é ligado em triângulo. Sabe-se que a impedância de sequência zero do transformador é Z0. Considerando-se as grandezas em valores por unidade, na base do transformador, o circuito equivalente de sequência zero desse transformador é
- A.
- B.
- C.
- D.
- E.

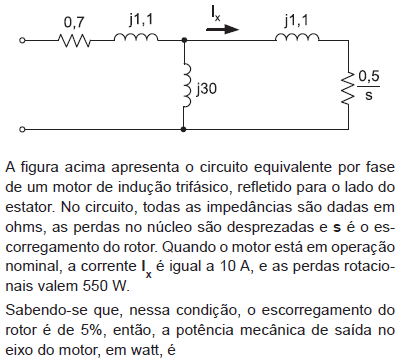

- A.
600
- B.
950
- C.
1.800
- D.
2.300
- E.
2.850

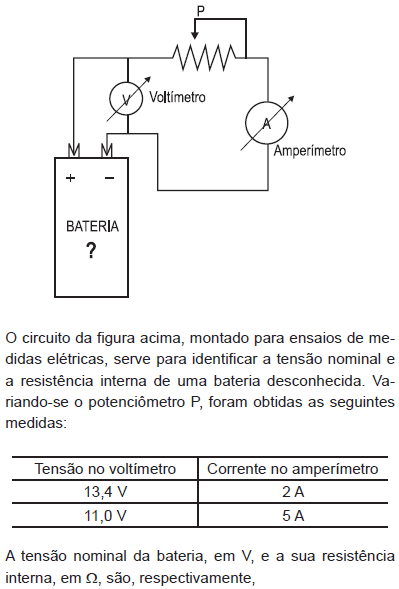

- A.
14,4 e 0,6
- B.
15,0 e 0,6
- C.
15,0 e 0,8
- D.
15,4 e 0,8
- E.
18,0 e 0,2
