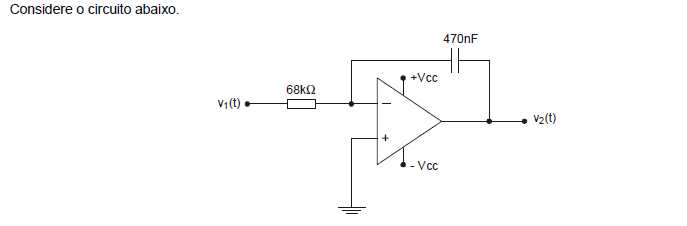

A expressão matemática da tensão v2(t) é:
- A.
- B.
- C.
- D.
- E.
Os tempos mínimo e máximo que o LED permanece aceso após o pulso no terminal de gatilho do temporizador LM 555 valem, aproximadamente,
- A.
- B.
- C.
- D.
- E.
O valor da tensão V0 é igual a
- A.
10 V.
- B.
15 V.
- C.
5 V.
- D.
5,5 V.
- E.
50 V.
- A.
12,0
- B.
10,5
- C.
9,8
- D.
5,0
- E.
1,8

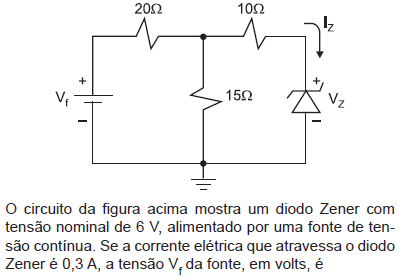

- A.
19
- B.
24
- C.
27
- D.
32
- E.
38

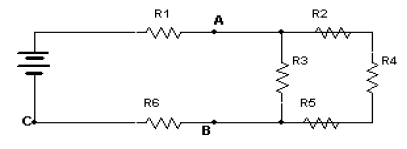

No esquema elétrico abaixo considere R-1, R-2 e R-3 tendo 10 ohms e R-4, R-5 e R-6 tendo 20 ohms. Desta forma se calcularmos a resistência total teremos:
- A.
90 ohms.
- B.
40 ohms.
- C.
60,66 ohms
- D.
66,66 ohms.
- E.
30,33 ohms.

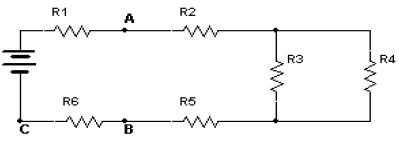

No esquema elétrico abaixo considere R-1 tendo 10 ohms e 5 amperes circulando pelo R-6. Desta forma se calcularmos a tensão no R-1 teremos:
- A.
0,5 volts.
- B.
2 volts.
- C.
50 volts.
- D.
60 volts.
- E.
90 volts.

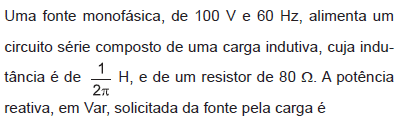

- A.
90
- B.
80
- C.
70
- D.
60
- E.
50
Considere um circuito trifásico a três fios, com tensões de linha iguais a 220 V, com sequência de fase ABC, alimentando uma carga resistiva ligada em estrela, com valores R, 2R e 3R, por fases A, B e C, respectivamente. Nessas condições, o valor aproximado da magnitude da tensão de deslocamento do neutro, em volts, é
- A.
0,0
- B.
10,2
- C.
18,3
- D.
25,8
- E.
36,6

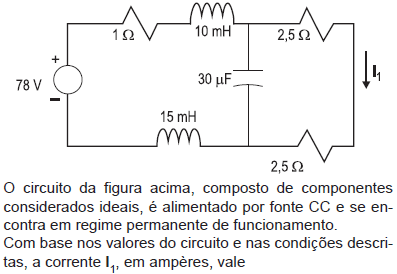

- A.
0,0
- B.
2,5
- C.
13,0
- D.
48,0
- E.
78,0
